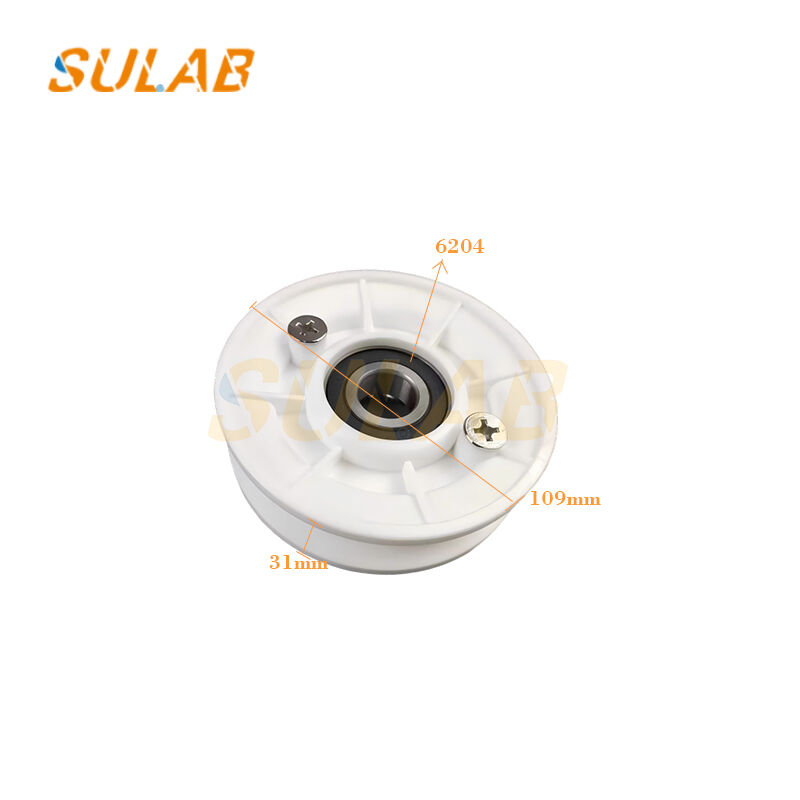

SMH50623483 Rolllager für Handlauf-Drehzahlsensor von Fahrtreppen 109×31×6204 mit 6204 Rillenkugellager für Schindler 9300 9500 9700 Systeme
-
Hervorheben
109×31×6204 Rolllager für Handlauf-Drehzahlsensor von Fahrtreppen
,Schindler 9300 9500 9700 Führungslagerrolle
,6204 Rillenkugellager Druckrolle
-
Typ109×31×6204
-
ProduktnameSMH50623483 Rolltreppenhandlauf-Geschwindigkeitssensorrolle – 109×31×6204
-
TransportKundenanfrage, DHL TNT FEDEX UPS, Seezustellung
-
AnwendungHebeteile, Hebezeug, Aufzug
-
GeschäftstypHersteller
-
Verpackungnach Kundenwunsch, im Karton verpackt
-
ModellnummerSMH50623483
-
Min Bestellmenge1
-
Lieferzeit3-5 Werktage
-
ZahlungsbedingungenD/A, D/P, T/T, Western Union
SMH50623483 Rolllager für Handlauf-Drehzahlsensor von Fahrtreppen 109×31×6204 mit 6204 Rillenkugellager für Schindler 9300 9500 9700 Systeme
SMH50623483 Fahrbahnhandgleis-Geschwindigkeitssensor-Rolle
DieDer Name des Herstellers:ist eine kritische Handläufer-Geschwindigkeitssensor-Rolle, die für Schindler-Rulltreppen und bewegliche Gehwege entwickelt wurde.Diese präzise konstruierte Komponente (109×31×6204 Führungsstützräder) überwacht die Gurtgeschwindigkeit des Geländers, um die Synchronisierung mit der Schritt-/Palettenbewegung zu gewährleisten, um Sicherheitsgefahren durch Geschwindigkeitsunterschiede zu verhindern.Außendurchmesser 109 mm × Breite 31 mmund mit einem6204 Kugellager mit tiefer Rille, diese Rolle sorgt für eine reibungslose Drehung, eine genaue Geschwindigkeitsdetektion und eine lange Lebensdauer im Dauerbetrieb.
Wesentliche Merkmale
- Geschwindigkeitsüberwachungsfunktion:Erkennt die Handleitungsgeschwindigkeit, um eine Synchronisierung von 0~+2% mit den Schritten zu gewährleisten (nach GB16899/EN115-Standards)
- Mehrzweckdesign:Funktionen als Geschwindigkeitssensorroller, Führerrad und Druckroller gleichzeitig
- Präzisionslager:6204 Lager mit einem Durchmesser von 20 mm für eine glatte, geringe Reibung
- Dauerhafter Bau:Metall- und Kunststoffverbundwerkstoffe bestehen bei schweren Rolltreppen
- Direktverträglichkeit:Passend für Schindler 9300, 9500 und 9700 Rolltreppen
- Sicherheitskritisch:Auslöser Rolltreppe stoppen, wenn die Leitungsgeschwindigkeit fällt 15% unter der Stufengeschwindigkeit für 15 + Sekunden
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Modellnummer | Der Name des Herstellers: |
| Art der Ware | Fahrbahnhandleisen-Geschwindigkeitssensor-Rolle / Führungsstützrad / Druckrolle |
| Markenvereinbarkeit | Schindler (9300, 9500, 9700 Reihe) |
| Außen Durchmesser (OD) | 109 mm |
| Breite (W) | 31 mm |
| Lagermodell | 6204 (Tiefe Schleppkugellager) |
| Durchmesser der Lagerbohrung | 20 mm |
| Lager mit Außendurchmesser | 47 mm |
| Lagerbreite | 14 mm |
| Wohnmaterial | Metall + Kunststoffverbundwerk |
| Farbe der Walze | Schwarz (Standard) / Grau |
| Betriebstemperatur | -20°C bis +60°C |
| Höchstgeschwindigkeit | 00,5-0,75 m/s (Standardgeschwindigkeit der Rolltreppe) |
| Lastkapazität | Nennwert für schwere öffentliche Verkehrsmittel |
| Funktion | Überwachung der Drehzahl, Steuerung, Spannungs- und Druckbelastung |
| Standort der Anlage | Antriebsstation / Rückfahrstation |
| Schutzbewertung | IP54 (Standard-Rulltreppenumgebung) |
| Dienstzeit | ≥ 5 Jahre (unter normaler Wartung) |
| Einhaltung der Vorschriften | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.1 |
Wichtige Vorteile
Sicherheitskritische Komponente:Wesentlich für die Einhaltung der ASME A17.1/CSA B44 und EN115-Codes für die Geschwindigkeitsüberwachung der Rolltreppe
Dreifachfunktion:Kombination von Geschwindigkeitsmessung, Führung und Druck in einer kompakten Rolle
Präzisionstechnik:109 mm OD und 31 mm Breite optimiert für die Geometrie der Schindler 9300/9500/9700 Serie
Qualitätslager:6204 Lager für mehr als 20.000 Stunden Dauerbetrieb in Rolltreppen
Ersatz:Direkt für Schindler OEM-Teil SMH50623483 geeignet - keine Änderungen erforderlich
Einhaltung der globalen Normen:Erfüllt die chinesischen Sicherheitsstandards GB16899, europäische EN115 und nordamerikanische ASME
