ME-8108 Drehverstellbarer Schaltknopf mit 2NO+2NC-Kontaktkonfiguration und IP65-Schutz für CNC-Maschinen und Automatisierung
Modellnummer:
ME-8108
Min Bestellmenge:
1
Lieferzeit:
3-5 Werktage
Zahlungsbedingungen:
D/A, D/P, T/T, Western Union
Jetzt anfragen
Ein Zitat bekommen
Spezifikationen
Hervorhebungsmerkmale
Einstellbarer Rollenhebel Grenzschalter
,2NO+2NC-Positionswechsel
,IP65-Industrielle Grenzschalter
Typ:
ME-8108
Produktname:
ME-8108 Drehverstellbarer Rollenhebel-Endschalter
Transport:
Lufttransport, Seetransport, Kundenanfrage, DHL TNT FEDEX UPS, Seezustellung
Anwendung:
Hebeteile, Hebezeug, Aufzug
Geschäftstyp:
Hersteller
Verpackung:
nach Kundenwunsch, im Karton verpackt
Produktbeschreibung

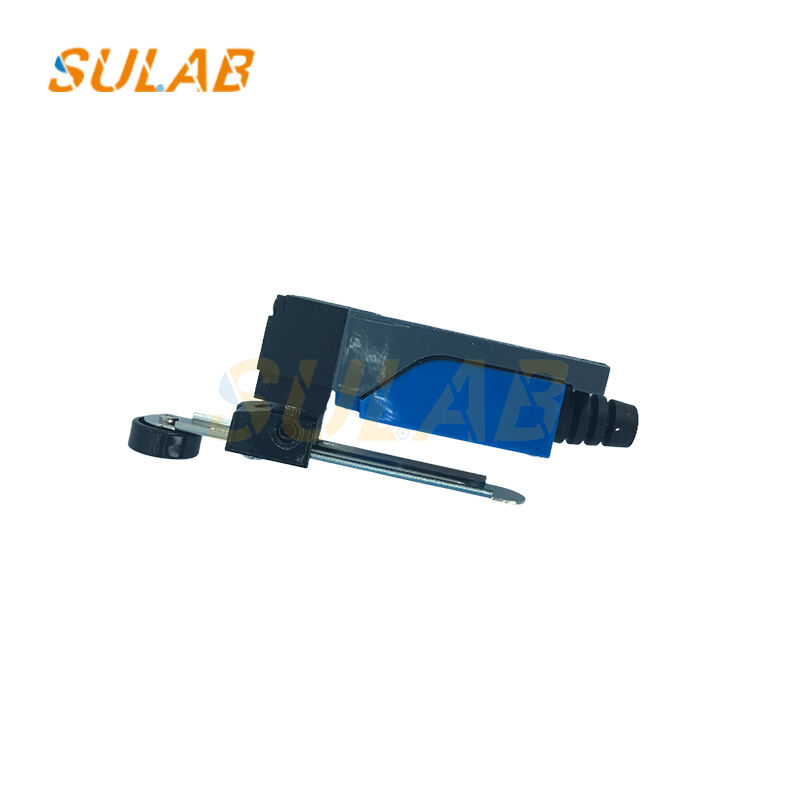

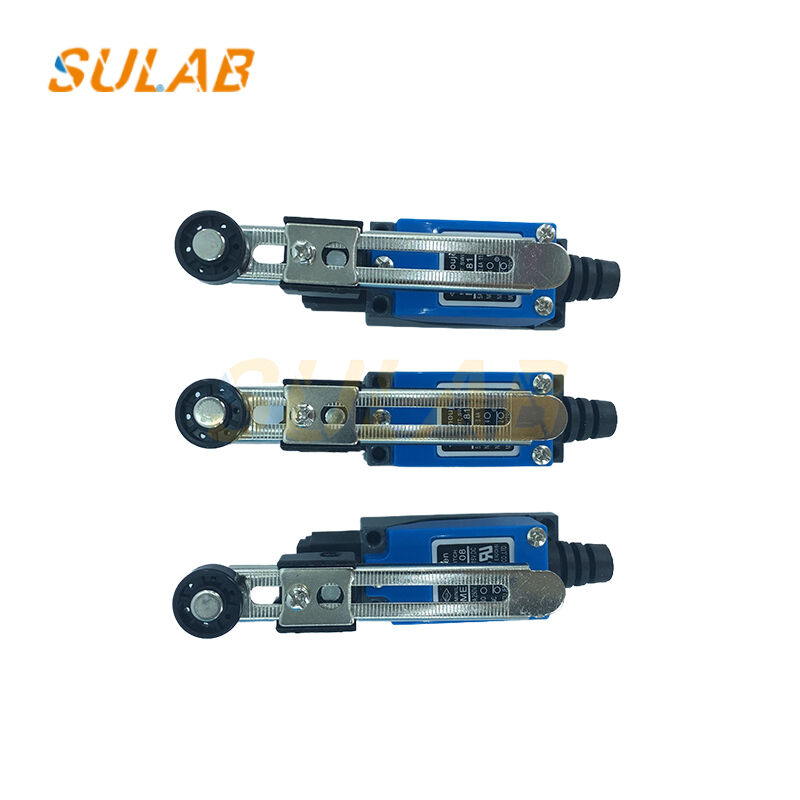

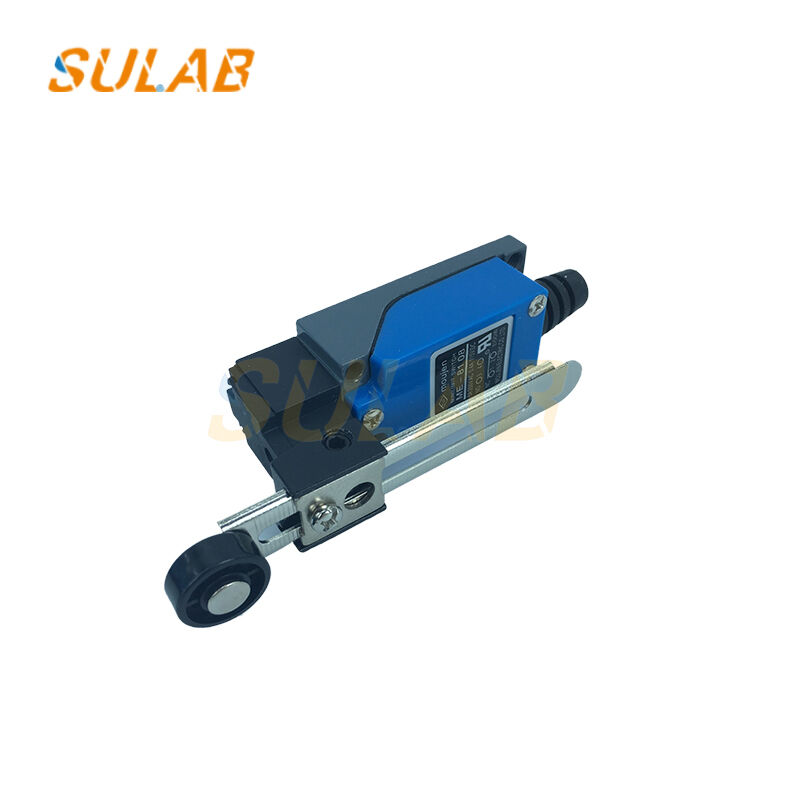

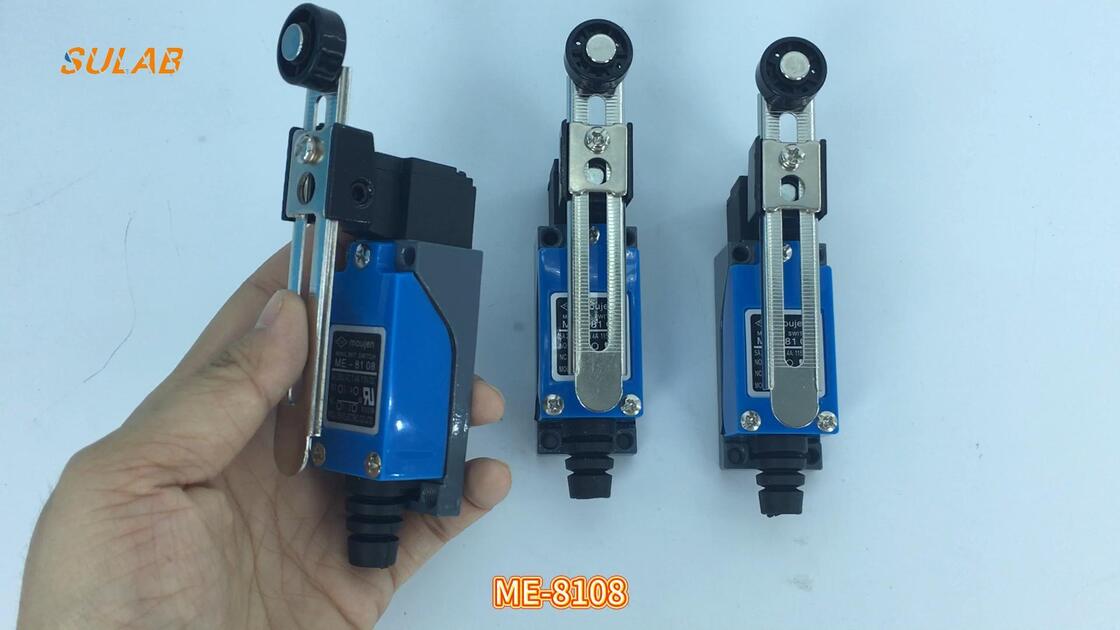

ME-8108 Drehbar verstellbarer Rollenhebel-Endschalter
Der ME-8108 ist ein vielseitiger industrieller Drehend-Endschalter mit einem verstellbaren Rollenhebelarm, der für die präzise Positionsdetektion in automatisierten Maschinen entwickelt wurde. Dieser kompakte und dennoch robuste Schalter wandelt mechanische Bewegung in elektrische Signale um, was ihn ideal für CNC-Maschinen, Förderbandsysteme, Verpackungsmaschinen und industrielle Automatisierung macht. Mit seiner 90° bidirektionalen Drehung und dem verstellbaren Hebel bietet der ME-8108 flexible Installationsmöglichkeiten für verschiedene mechanische Konfigurationen.
Hauptmerkmale
- Verstellbarer Rollenhebel: 90° Links-/Rechtsdrehung mit verstellbarer Nylonrolle für präzise Positionierung
- Doppelschaltkreis-Design: 2Schließer + 2Öffner Kontaktkonfiguration (DPST) für vielseitige Steuerlogik
- Hohe Strombelastbarkeit: 5A bei 250V AC / 0,4A bei 115V DC für Schwerlastanwendungen
- IP65 Schutz: Staubdicht und geschützt gegen Niederdruck-Wasserstrahlen
- Kompaktes Metallgehäuse: Zinklegierungsgehäuse mit Kunststoffabdeckung für Langlebigkeit und EMV-Beständigkeit
- Momentanfunktion: Schnappschaltmechanismus sorgt für zuverlässiges Schalten der Kontakte
- Universelle Kompatibilität: Direkter Ersatz für Moujen, Panasonic AZ-8108 und TZ-8108 Serien
Technische Spezifikationen
| Modellnummer | ME-8108 |
|---|---|
| Serie | ME-Serie (kompatibel mit AZ/TZ-Serien) |
| Betätigertyp | Verstellbarer drehbarer Rollenhebelarm |
| Betätigerfunktion | Momentan (Schnappschaltung) |
| Kontaktkonfiguration | 2 Schließer + 2 Öffner (DPST - Double Pole Single Throw) |
| Alternative Kontakte | 1 Schließer + 1 Öffner verfügbar |
| Nennspannung | AC 250V / DC 115V |
| Nennstrom | 5A (AC) / 0,4A (DC) |
| Thermischer Strom (Ith) | 10A |
| Kontaktwiderstand | ≤15-25mΩ (Anfang) |
| Isolationswiderstand | ≥100MΩ (bei 500VDC) |
| Durchschlagsfestigkeit | 1.000-1.500VAC (50/60Hz für 1 Minute) |
| Schutzart | IP65 (Staubdicht, strahlwassergeschützt) |
| Betriebsgeschwindigkeit | 0,5mm bis 50cm/Sek. |
| Betriebsfrequenz | Mechanisch: 120 Zyklen/min Elektrisch: 30 Zyklen/min |
| Mechanische Lebensdauer | 10.000.000 Zyklen |
| Elektrische Lebensdauer | 300.000-500.000 Zyklen |
| Betriebstemperatur | -5°C bis +65°C (-15°C bis +70°C erweitert) |
| Lagerfeuchtigkeit | ≤95% RH |
| Vibrationsfestigkeit | 10-55Hz, 1,5mm Amplitude |
| Stoßfestigkeit | 1.000m/s² (mechanische Haltbarkeit) |
| Gehäusematerial | Zinklegierung (Zamack) Metallgehäuse + Kunststoffabdeckung |
| Rollenmaterial | Nylon (18mm Durchmesser) |
| Hebelarmlänge | 10-11cm (verstellbar) |
| Montage | Vertikale/Horizontale Schraubmontage (M4/M5) |
| Anschlusstyp | Schraubklemmen (0,5-1,5mm² Kabel) |
| Abmessungen (L × B × H) | 125×28×50mm / 81,4×43,2×33mm (variiert je nach Hersteller) |
| Gewicht | 93g - 150g |
| Konformität | GB14048.5, IEC 60947-5-1, EN 60947-5-1 |
