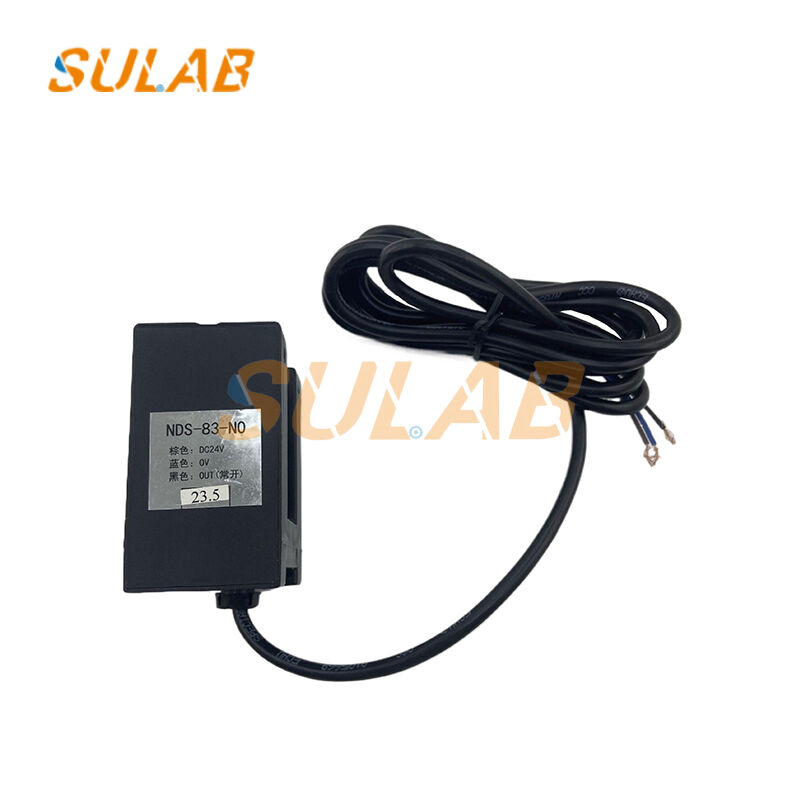

NDS-83-Serie mit photoelektrischer Berührungsloserkennung für Millimetergenauigkeit und Doppelkanal-Ausgabe

Aufzugsteile Aufzug Nivellierungssensor Schalter NDS-83-NO NDS-83-NC NDS-83-PO NDS-83-PC

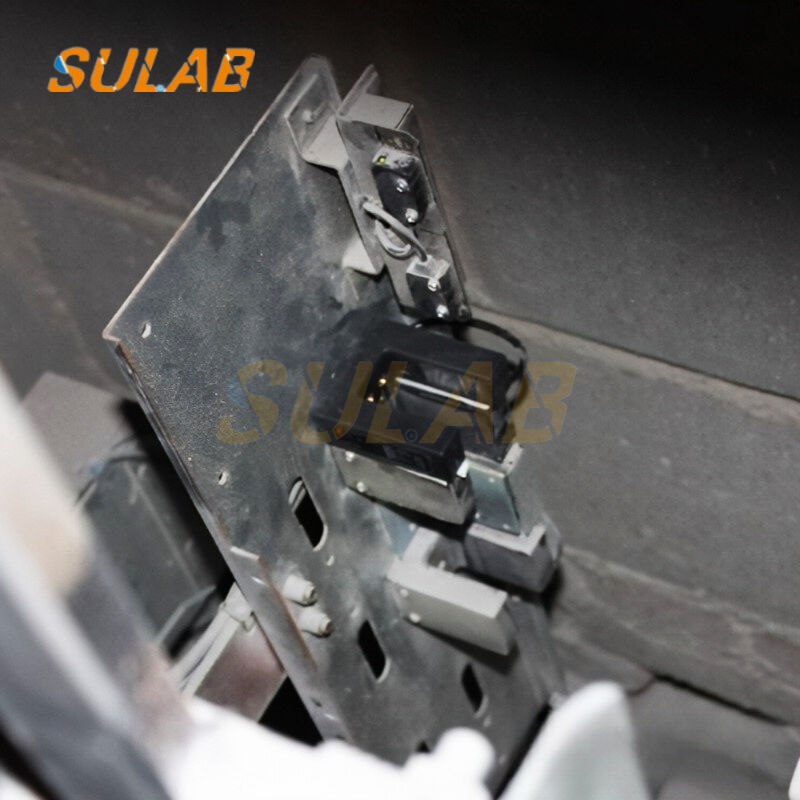

Nivellierungspositionsdetektion: Während des Aufzugbetriebs blockiert/passiert die magnetische Abschirmplatte den geschlitzten Optokoppler und gibt ein normalerweise offenes (NO) Kontaktsignal aus, um die Hauptsteuerung darüber zu informieren, dass der Aufzugwagen die Nivellierungszone erreicht hat. Dies löst die Brems-, Türverriegelungs- und Türmotoraktionen aus, wodurch eine Nivellierungsgenauigkeit im Millimeterbereich erreicht und eine Fehlausrichtung zwischen dem Aufzugwagen und dem Boden verhindert wird.
Nachnivellierung und Manipulationsschutz: In Verbindung mit der Nachnivellierungsfunktion des Aufzugs wird bei geringfügiger Verschiebung aufgrund von Änderungen der Aufzugwagenlast das Nivellierungssignal ein zweites Mal ausgelöst, um eine präzise Türpositionierung zu gewährleisten; es beteiligt sich auch an der Manipulationsschutzlogik, indem es die tatsächliche Position des Aufzugwagens überprüft und ein versehentliches Öffnen der Tür verhindert.

Signalsicherheitsisolierung: Photoelektrische, berührungslose Detektion, kein mechanischer Verschleiß, isoliert den Steuerkreis von den Schachtsignalen, beständig gegen Staub, Öl und elektromagnetische Störungen, geeignet für häufiges Starten und Stoppen und komplexe Betriebsbedingungen von Aufzügen.
Fehlerredundanz und -diagnose: Dual-Channel-Ausführung (für einige Modelle) bietet Signalredundanz; gibt im Fehlerfall Fehlercodes aus, unterstützt die schnelle Identifizierung von Problemen wie Drahtbruch, Alterung des Optokopplers und instabiler Spannung, wodurch Wartungsausfallzeiten reduziert werden.
