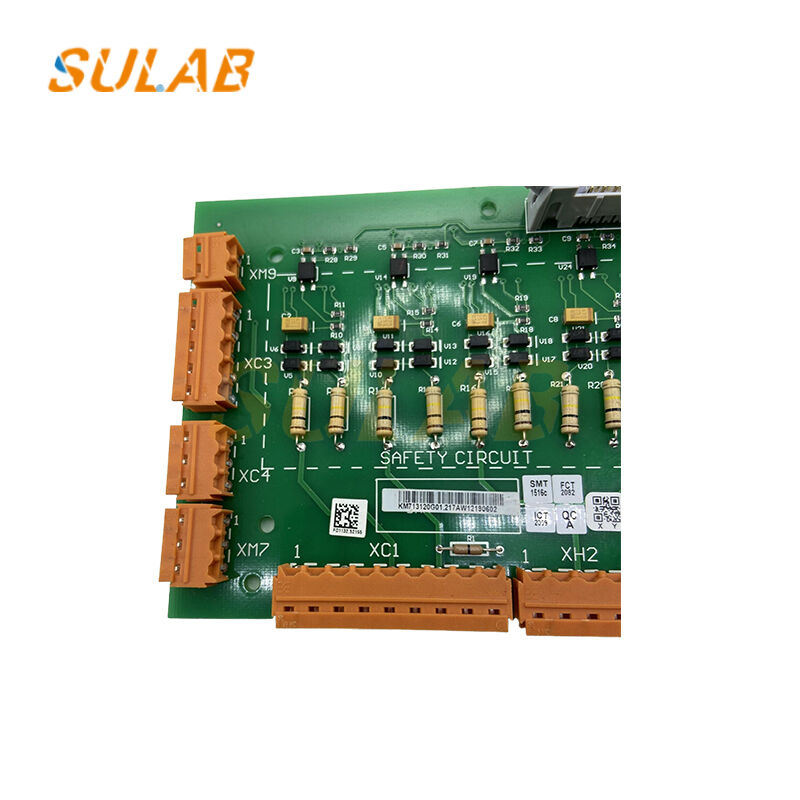

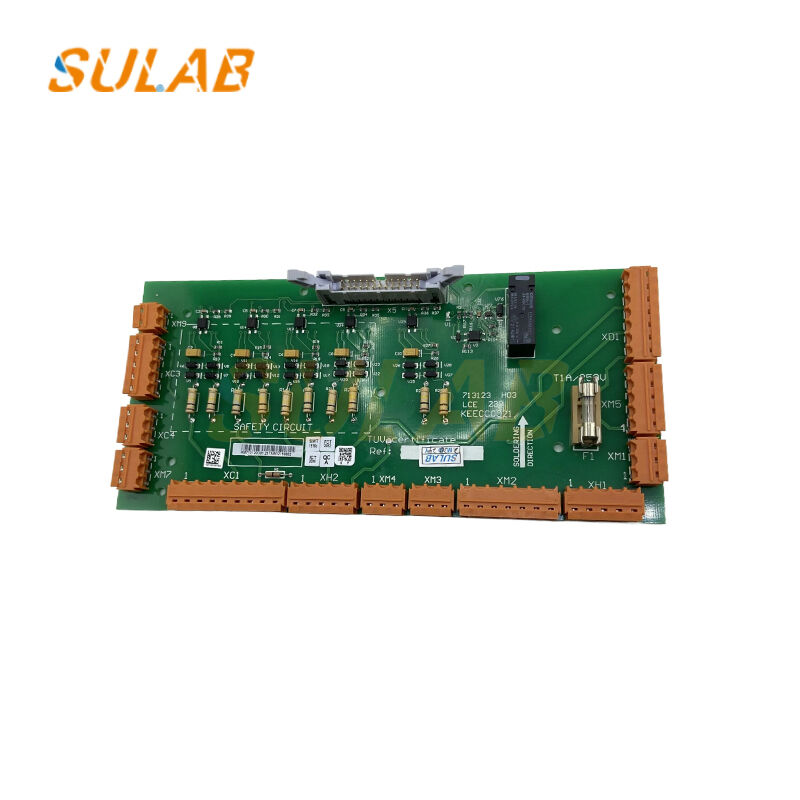

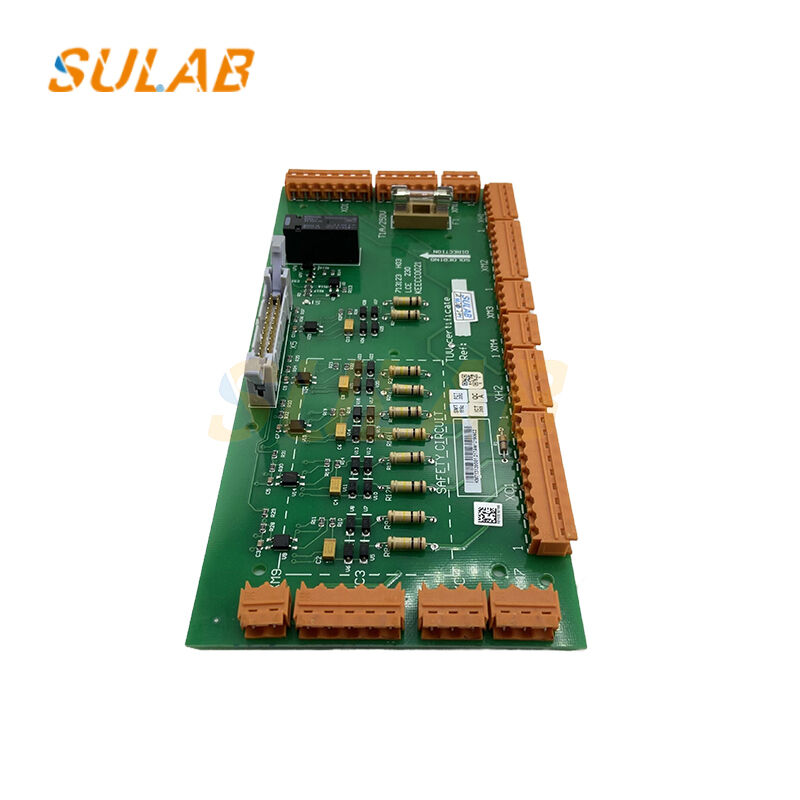

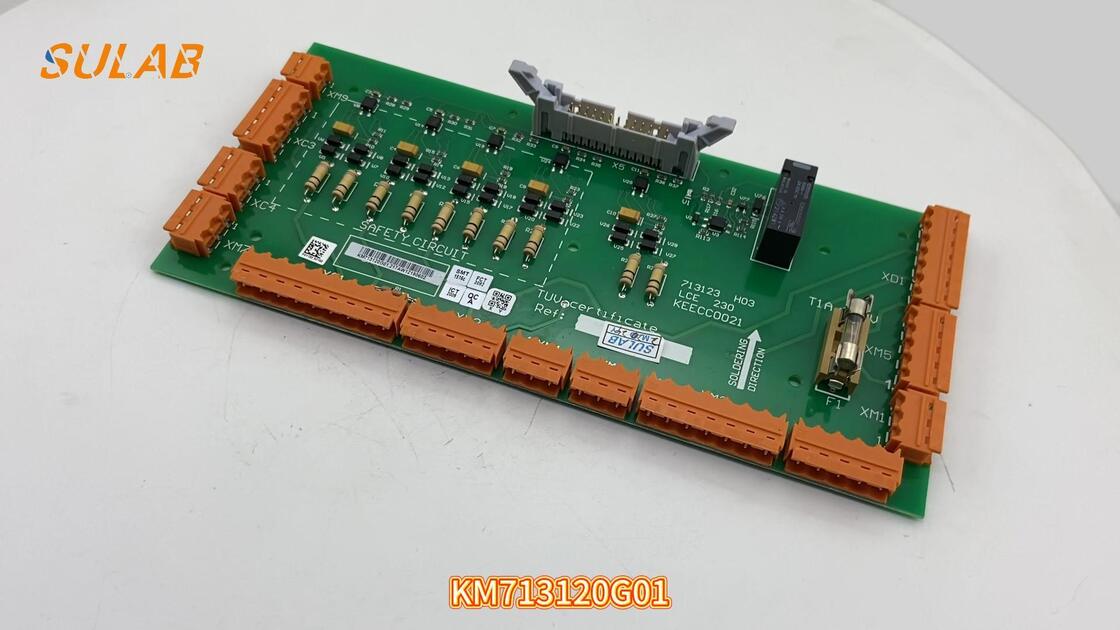

Originale KONE PCB-Platine Aufzugsteuerkarte mit 32-Bit ARM Cortex-M3 MCU, vergoldeten Kantensteckern und Schutzlack für das MX10-System
Markenname:
Kone
Modellnummer:
KM713120G01
Min Bestellmenge:
1
Lieferzeit:
3-5 Werktage
Zahlungsbedingungen:
D/A, D/P, T/T, Western Union
Jetzt anfragen
Ein Zitat bekommen
Spezifikationen
Hervorhebungsmerkmale
32-Bit ARM Cortex-M3 MCU KONE PCB-Platine
,Vergoldete Kantenstecker Aufzugsteuerkarte
,Schutzlack MX10-System
Typ:
KM713120G01
Produktname:
KM713120G01 KONE Leiterplatte
Transport:
Kundenanfrage, DHL TNT FEDEX UPS, Seezustellung
Anwendung:
Hebeteile, Hebezeug, Aufzug
Geschäftstyp:
Hersteller
Verpackung:
Im Karton verpackt
Produktbeschreibung
KM713120G01 KONE Leiterplatte | Aufzugssteuerkarte MX10-System, Original
KM713120G01 ist die Original-Aufzugssteuerplatine von KONE, die für MX10- und MiniSpace™-Systeme entwickelt wurde. Dieses 6-Lagen-FR-4-Board verfügt über einen 32-Bit-ARM-Cortex-M3-MCU, CAN-Bus-Transceiver und 24-V-Digital-I/O und verwaltet Kabinenrufe, Türbefehle und Sicherheitskettenlogik in einem kompakten Steckplatzdesign. Vergoldete Randsteckverbinder unterstützen über 1.000 Hot-Swap-Zyklen ohne Verschleiß, während die Schutzbeschichtung bei Installationen ohne Maschinenraum Schutz vor Staub und Feuchtigkeit bietet. Der integrierte LED-Diagnosestreifen ermöglicht eine schnelle Fehlerbehebung vor Ort durch den Abgleich der Blinkcodes mit den Servicetools von KONE. Dieses Board wurde werkseitig mit vorinstallierter Firmware 3.8.x getestet und dient als direkter Ersatz für die veralteten Modelle KM713120G00 und KM713120G02.
Technische Spezifikationen
| Teilenummer | KM713120G01 |
| Marke | KONE Original |
| Beschreibung | Aufzugssteuerungsplatine / Hauptplatine |
| System | MX10, MiniSpace™ |
| Prozessor | ARM Cortex-M3, 72 MHz |
| Schichten | 6-lagiges FR-4, 1,6 mm |
| Beschichtung | Acrylkonform, UL-94 V-0 |
| Anschlüsse | 3 × 48-poliger Goldrand, 2 × RJ45 |
| E/A | 24 VDC 32 Eingänge / 24 Ausgänge |
| Kommunikation | CAN 2.0B, KONE-Bus |
| Firmware | 3.8.x (Flash-aktualisierbar) |
| LED-Diagnose | 8-Statusleiste |
| Temperaturbereich | -5 °C ~ +60 °C |
| Standards | CE, RoHS, EN 12015/16 |
Hauptmerkmale
- Originale KONE-Aufzugssteuerplatine für MX10- und MiniSpace™-Systeme
- 32-Bit-ARM-Cortex-M3-Prozessor mit 72 MHz Taktrate
- 6-lagiger FR-4-Aufbau mit 1,6 mm Dicke
- Acryl-Schutzbeschichtung mit UL-94 V-0-Einstufung
- Vergoldete Kantenanschlüsse für Haltbarkeit und Zuverlässigkeit
- 24 VDC Digital-I/O mit 32 Eingängen und 24 Ausgängen
- CAN 2.0B- und KONE-Bus-Kommunikationsprotokolle
- 8-Status-LED-Diagnoseleiste zur einfachen Fehlerbehebung
- Großer Betriebstemperaturbereich: -5 °C bis +60 °C
- Entspricht den CE-, RoHS- und EN 12015/16-Standards
Garantie:1 Jahr Herstellergarantie inklusive
