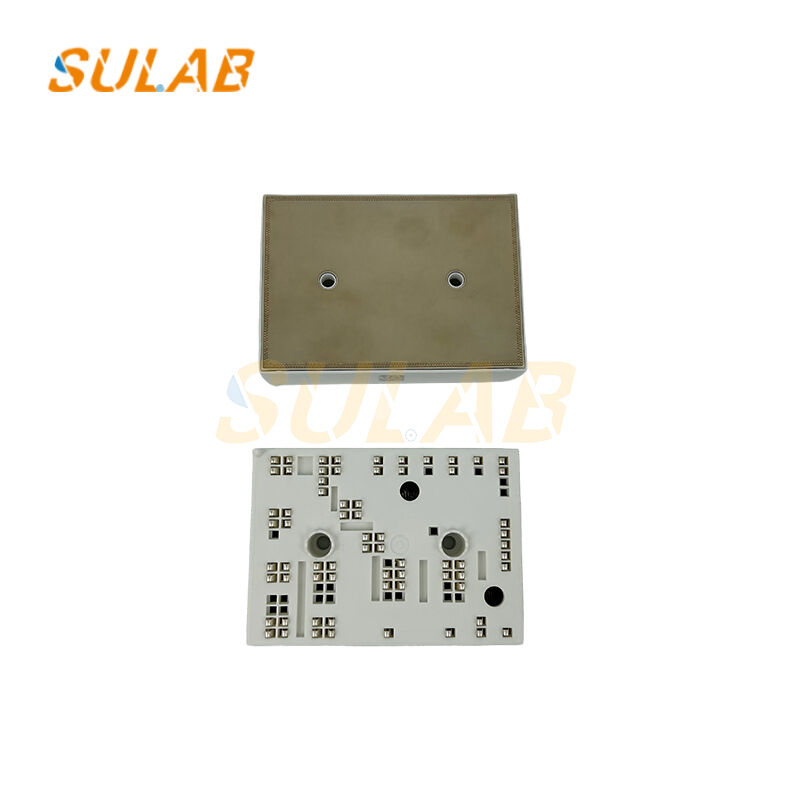

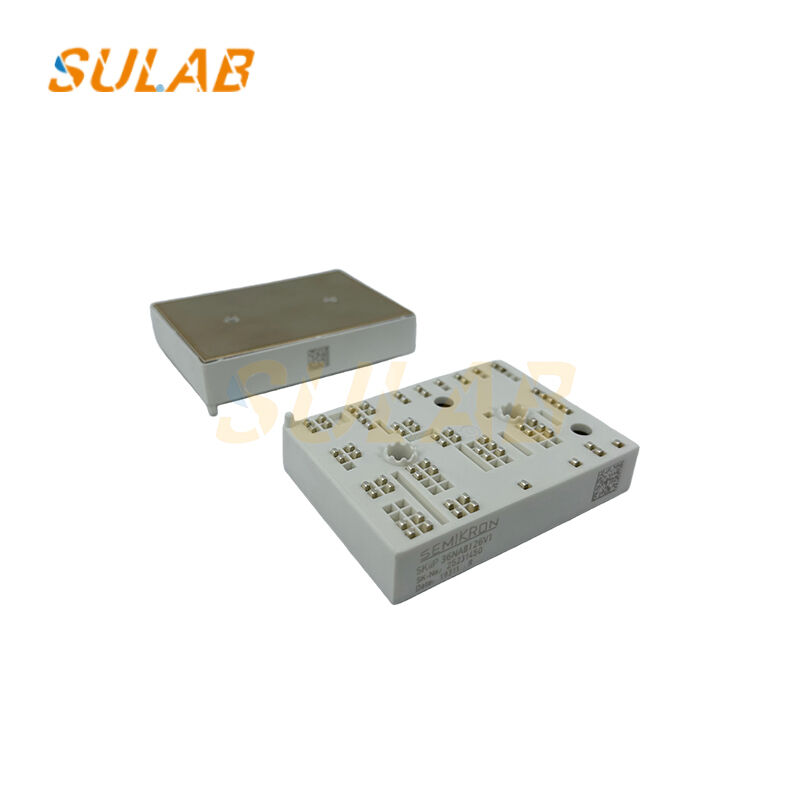

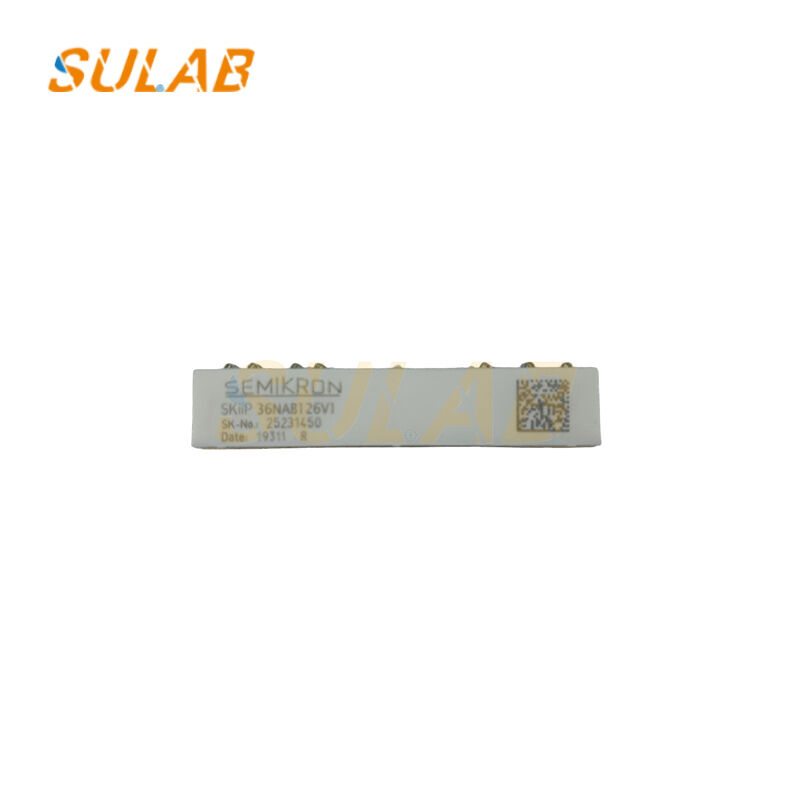

Semikron SKiiP 36NAB126V1 Intelligentes IGBT-Modul 1200 V 70 A 18,5 kW MiniSKiiP 3 für Aufzugsantriebe
Modellnummer:
36NAB126V1
Min Bestellmenge:
1
Lieferzeit:
3-5 Werktage
Zahlungsbedingungen:
D/A, D/P, T/T, Western Union
Jetzt anfragen
Ein Zitat bekommen
Spezifikationen
Hervorhebungsmerkmale
1200 V IGBT-Modul
,70 A Intelligentes Leistungsmodul
,18
Typ:
36NAB126V1
Produktname:
Semikron SKiiP 36NAB126V1 Intelligentes IGBT-Modul
Anwendbar:
Aufzugsteile, Aufzugsausrüstung, Allgemein für Rolltreppenteile, Personenaufzug, Personenaufzug
Transport:
Kundenanfrage, DHL TNT FEDEX UPS, Seezustellung
Geschäftstyp:
Hersteller
Verpackung:
Im Karton verpackt
Produktbeschreibung
Semikron SKiiP 36NAB126V1 Intelligentes IGBT-Modul 1200 V 70 A 18,5 kW MiniSKiiP 3
Fertig montiertes intelligentes Leistungsmodul, das eine 1200 V / 70 A Dreiphasen-IGBT 3 (Trench)-Brücke, weiche CAL-Freilaufdioden und einen integrierten Gate-Treiber auf einem einzigen MiniSKiiP 3 PCB-Montage-Substrat kombiniert.
Hauptmerkmale
- Federkontakttechnologie eliminiert Lötstellen, erhöht die Vibrationsfestigkeit und halbiert die Montagezeit
- Ideal für 18,5 kW Motorantriebe, Solar-/USV-Wechselrichter und Hochfrequenz-Leistungswandler
- UL-anerkannt (Datei E63532), thermisch optimiertes 82 × 59 × 16 mm Gehäuse
- Passt in Sekundenschnelle auf Standard-MiniSKiiP-Kühlkörper mit Press-Fit- oder Schraubmontage
- Drop-in-Ersatz für SKiiP 36NAB126V1-M01 / -M20 Varianten
- Abwärtskompatibel mit bestehenden Gate-Drive- und Snubber-Layouts
Technische Daten
| Teilenummer | SKiiP 36NAB126V1 |
|---|---|
| Hersteller | Semikron-Danfoss |
| Chip-Technologie | IGBT 3 Trench + CAL Diode |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (typ.) | 18,5 kW |
| Topologie | 3-Phasen-Brücke (CIB) |
| Integrierter Treiber | Ja, Full-Bridge-Gate-Treiber |
| Isolation | 2,5 kV RMS Keramiksubstrat |
| Versorgungsspannung | 15 V (Logik) |
| Schaltfrequenz | ≤ 20 kHz |
| Betriebstemperatur | -40 °C … +125 °C (Tj) |
| Abmessungen | 82 mm × 59 mm × 16 mm |
| Montage | Press-Fit oder M3 Schrauben |
| Gewicht | 162 g |
| Zulassungen | UL E63532, RoHS |
Dieses intelligente Leistungsmodul ist für industrielle Anwendungen mit hoher Zuverlässigkeit konzipiert, die eine robuste Leistung und eine schnelle Installation erfordern.
