Brandneuer, origineller, programmierbarer PLC-Steuergerät mit Infrarotstrahlerkennung und berührungsfreier Objektkennung für die industrielle Automatisierung

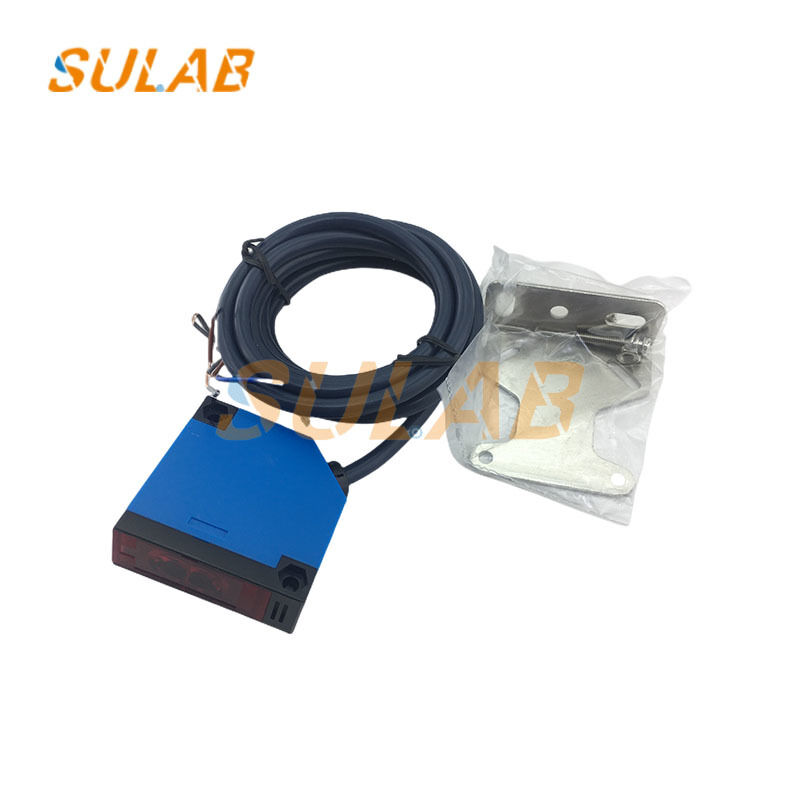

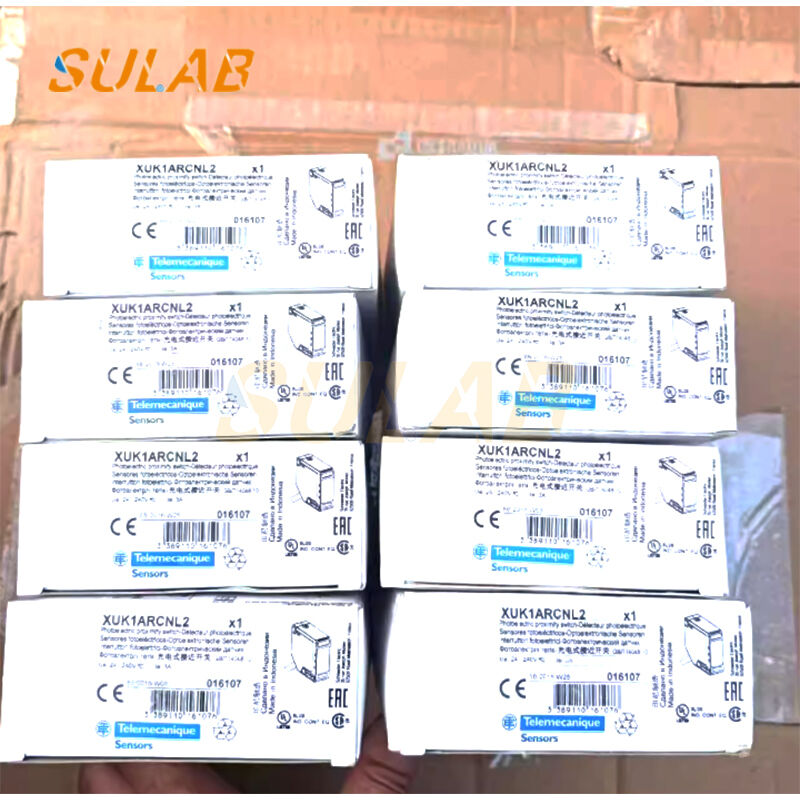

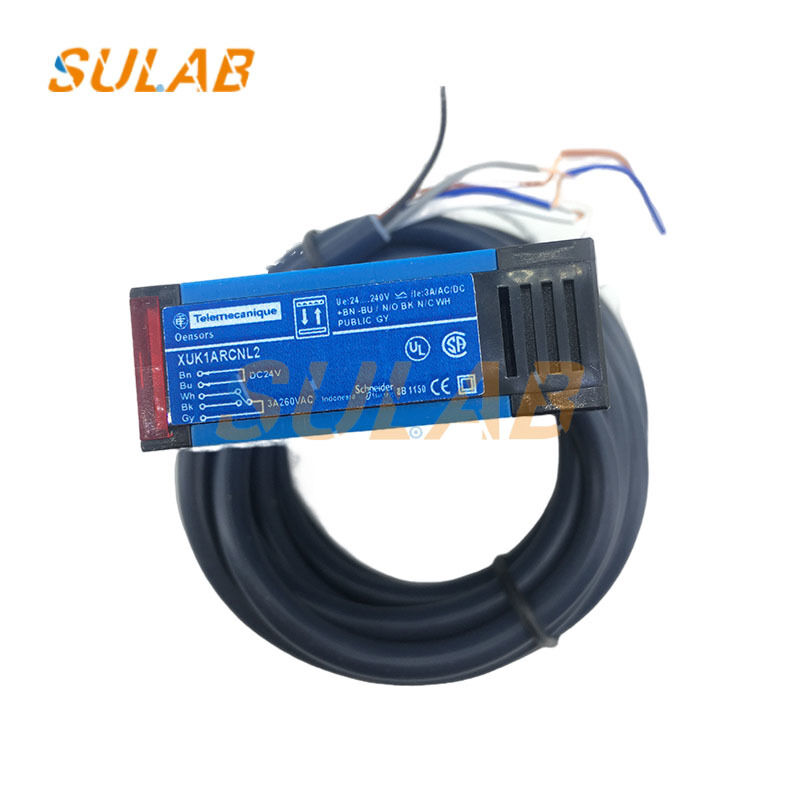

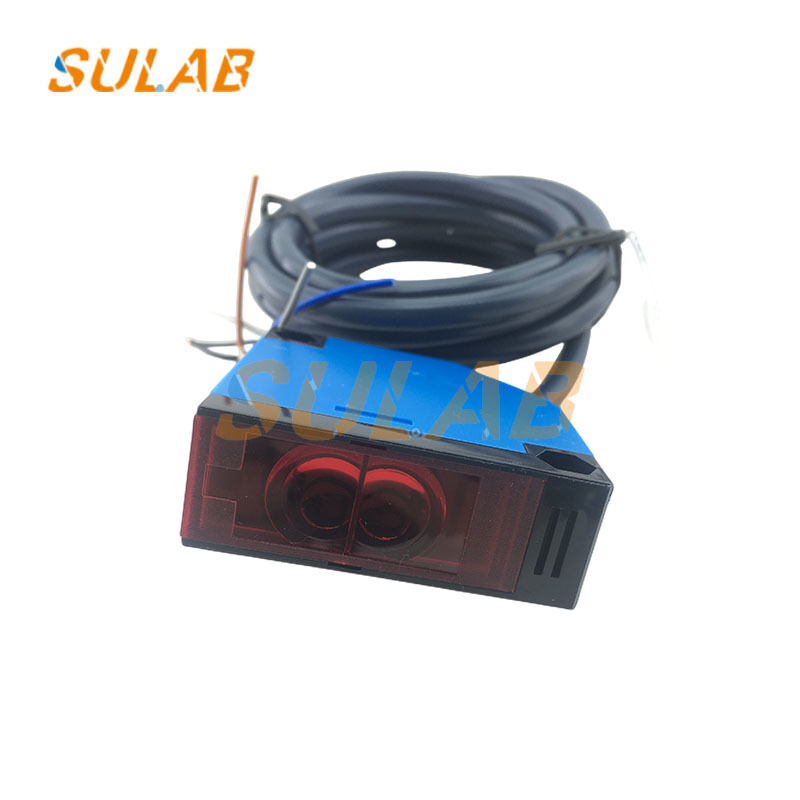

XUK1ARCNL2  Brandneuer originaler Lager-Industrieautomatisierungs-SPS-Programmierbarer Controller, brandneue fotoelektrische Schaltersensoren

Aussendung eines gerichteten Infrarotstrahls: Der Sender des Sensors enthält eine Halbleiter-Lichtquelle (typischerweise eine Infrarot-Emissionsdiode), die das Eingangsstromsignal während des Betriebs in einen stabilen Infrarotstrahl umwandelt. Dieses Infrarotlicht ist weniger anfällig für Störungen durch sichtbares Licht und gewährleistet so die Stabilität der Erkennung. Der Strahl wird präzise auf einen dedizierten Reflektor in einer voreingestellten Richtung gerichtet.

Strahlreflexion über den Reflektor: Der dedizierte Reflektor besteht typischerweise aus einem dreiseitigen rechtwinkligen Prisma-Array. Wenn der Infrarotstrahl auf den Reflektor trifft, erfährt er mehrere orthogonale Reflexionen und wird schließlich effizient entlang seines ursprünglichen Emissionspfads zurückreflektiert und auf den Empfänger des Sensors gerichtet. Dies ist der Hauptgrund für den stabilen optischen Pfad des Reflexions-Lichtschrankenschalters.

Objekterkennung basierend auf dem Strahlempfangsstatus: Der Empfänger des Sensors, der aus lichtempfindlichen Komponenten wie Fotodioden besteht, empfängt kontinuierlich und stabil den vom Reflektor reflektierten Infrarotstrahl, wenn er nicht behindert wird, und wandelt das Lichtsignal in ein entsprechendes elektrisches Signal um. Wenn ein Objekt in den optischen Pfad zwischen Sensor und Reflektor eintritt, blockiert das Objekt den Infrarotstrahl, wodurch der Empfänger entweder kein Licht empfängt oder eine starke Abnahme der Lichtintensität erfährt, was zu einer signifikanten Änderung des elektrischen Signals führt.

Signalverarbeitung und Schaltsignalausgabe: Die interne Verarbeitungsschaltung des Sensors überwacht das vom Empfänger umgewandelte elektrische Signal in Echtzeit. Sobald eine Änderung des elektrischen Signals festgestellt wird, die einem voreingestellten Schwellenwert entspricht, wird schnell festgestellt, dass ein gemessenes Objekt vorbeigegangen ist, und dann wird ein EIN/AUS-Schaltsignal gemäß der eingestellten Logik ausgegeben. Dieses Signal kann an das nachfolgende Steuerungssystem übertragen werden, wodurch eine Reihe von verknüpften Aktionen wie Geräteabschaltung, Alarm oder Stromumleitung ausgelöst werden, wodurch die berührungslose Erkennung des Objekts abgeschlossen wird.
