BUP-50-HD Aufzugsnivellierungs-Sensor IP66 U-förmiger photoelektrischer Schalter für eine genaue Bodenposition

Modellnummer: BUP-50-HD
Min Bestellmenge: 1
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union,
Jetzt anfragen
Ein Zitat bekommen
Spezifikationen
Hervorhebungsmerkmale

U-förmiger Fotoelektrizitätssensor für Aufzüge

,

IP66-Schalter für die Ausrichtung von Aufzügen

,

genauer Bodenpositionssensor

Typ:
BUP-50-HD
Produktname:
BUP-50-HD Aufzugs-Niveauschalter
Transport:
Kundenanfrage, DHL TNT FEDEX UPS, Seezustellung
Anwendung:
Aufzugsteile
Geschäftstyp:
Hersteller
Schlüsselwörter:
Aufzugsteile, Aufzugssicherheit, Aufzugsnivellierungssensor BUP-50-HD
Verpackung:
Im Karton verpackt
Produktbeschreibung

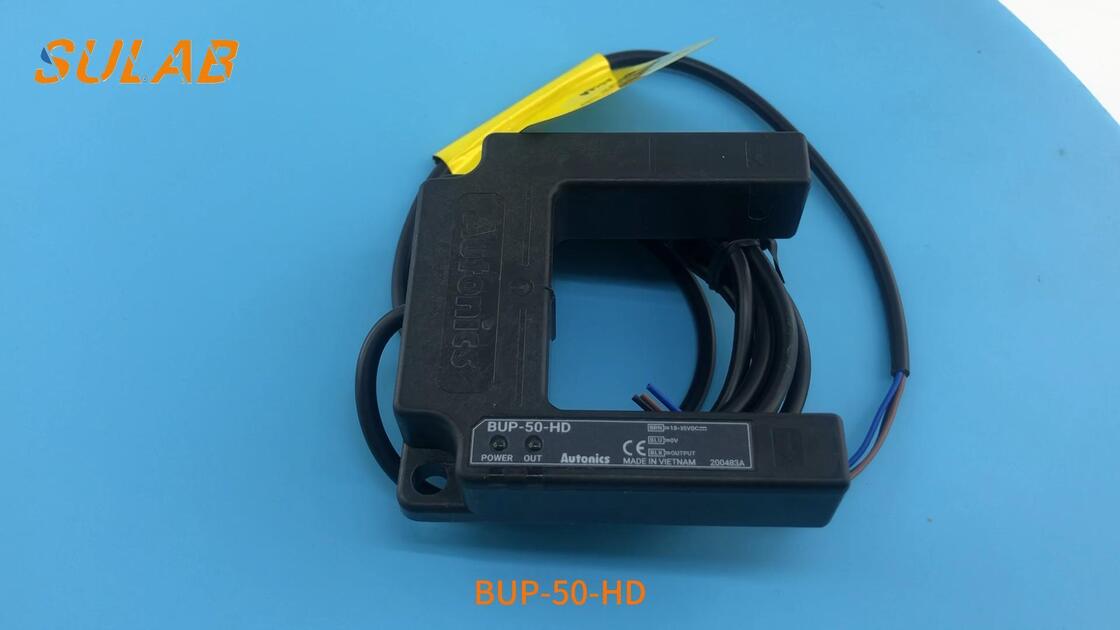

BUP-50-HD Aufzug-Nivelliersensor – IP66 U-förmiger photoelektrischer Schalter für präzise Bodenpositionierung


Halten Sie jeden Halt perfekt eben. Der BUP-50-HD ist ein robuster Durchlicht-Lichtschrankensensor, der für die Positionierung von Aufzugskabinen entwickelt wurde. Das IP66-geschützte ABS-Gehäuse widersteht Staub, Öl und Vibrationen, während der 50-mm-Schlitz und die 1-ms-Reaktionszeit eine millimetergenaue Bodenjustierung garantieren.


  • Berührungsloses Schalten – kein mechanischer Verschleiß
  • 50 mm breiter Schlitz nimmt opake Objekte ≥ Ø 4 mm auf
  • Hell-EIN / Dunkel-EIN wählbar per Draht – ein Teil, zwei Logiken
  • IP66 & -25 °C bis +65 °C Arbeitsbereich; übersteht Aufzugschacht-Luftfeuchtigkeit
  • 2 m ölbeständiges Kabel – kein zusätzlicher Stecker erforderlich
  • CE-konform, 30 mA max. Stromaufnahme – energiesparend und exportbereit

Parameter Wert
Erfassungstyp Durchlicht (U-Schlitz)
Erfassungsabstand 50 mm
Mind. detektierbares Objekt Ø 4 mm opak
Lichtquelle Infrarot-LED (940 nm)
Versorgungsspannung 12-24 VDC ±10 %
Stromverbrauch ≤ 30 mA
Reaktionszeit ≤ 1 ms
Ausgangsmodus NPN Open-Collector, Hell-EIN / Dunkel-EIN (wählbar)
Anschluss Anschlusskabel Ø 4 mm, 2 m Länge
Schutzart IP66
Betriebstemperatur ‑25 °C … +65 °C
Gehäusematerial ABS (Körper), PC (Kappe)
Gewicht (inkl. Kabel) ≈ 115 g

Aufzugssensor – FAQs

F1: Welche Sensortypen werden üblicherweise in Aufzugsanlagen eingesetzt?
Aufzüge verwenden Sensoren zur Positionsbestimmung, Nivellierung, Türüberwachung und für andere Steuerungsfunktionen. Gängige Sensortechnologien sind je nach Anwendung magnetische, induktive und photoelektrische Typen.

F2: Können Aufzugssensoren mit gleichem Aussehen austauschbar sein?
Nicht unbedingt. Ähnlich aussehende Sensoren können sich in Bezug auf das Erfassungsprinzip, die Versorgungsspannungen, die Ausgangslogik, die Erfassungsabstände oder die Steckverbinder unterscheiden.

F3: Was ist der Unterschied zwischen NPN- und PNP-Sensorausgängen?
NPN- und PNP-Sensoren verwenden unterschiedliche Transistorausgangskonfigurationen. Der richtige Typ hängt von der Eingangsschaltung und den Verdrahtungsanforderungen der Aufzugssteuerung ab.

F4: Was kann dazu führen, dass ein Aufzugssensor ein falsches Signal liefert?
Mögliche Ursachen sind falsche Ausrichtung, beschädigte Verkabelung, instabile Stromversorgung, Verschmutzung, elektrische Störungen oder Sensorfehler. Die angeschlossene Steuerung und das Erfassungsziel sollten ebenfalls überprüft werden.

F5: Welche Informationen werden benötigt, um einen Ersatz-Aufzugssensor zu identifizieren?
Bitte geben Sie die ursprüngliche Teilenummer, den Erfassungstyp, die Versorgungsspannung, das Ausgangssignal, den Erfassungsabstand, die Einbaumaße und die Details des Steckverbinders an.
