Bernstein Grenzschalter 188-SU1Z ID-NR. 59322440 mit IP54-Schutz und 30 Millionen Zyklen für die Sicherheit von Aufzügen
-
Hervorheben
Grenzschalter für die Präzisionsposition
,IP54 Sicherheitsschalter
,30 Millionen Zyklen Bernstein Schalter
-
Typ59322440
-
ProduktnameBernstein Endschalter 188-SU1Z – ID-NR. 59322440
-
TransportKundenanfrage, DHL TNT FEDEX UPS, Seezustellung
-
AnwendungAufzugsteile
-
GeschäftstypHersteller
-
SchlüsselwörterAufzugsteile, Aufzugssicherheit, Bernstein-Endschalter 188-SU1Z – ID-NR. 59322440
-
VerpackungStandardpaket
-
MarkennameBernstein
-
ModellnummerEndschalter 188-SU1Z – ID-NR. 59322440
Bernstein Grenzschalter 188-SU1Z ID-NR. 59322440 mit IP54-Schutz und 30 Millionen Zyklen für die Sicherheit von Aufzügen

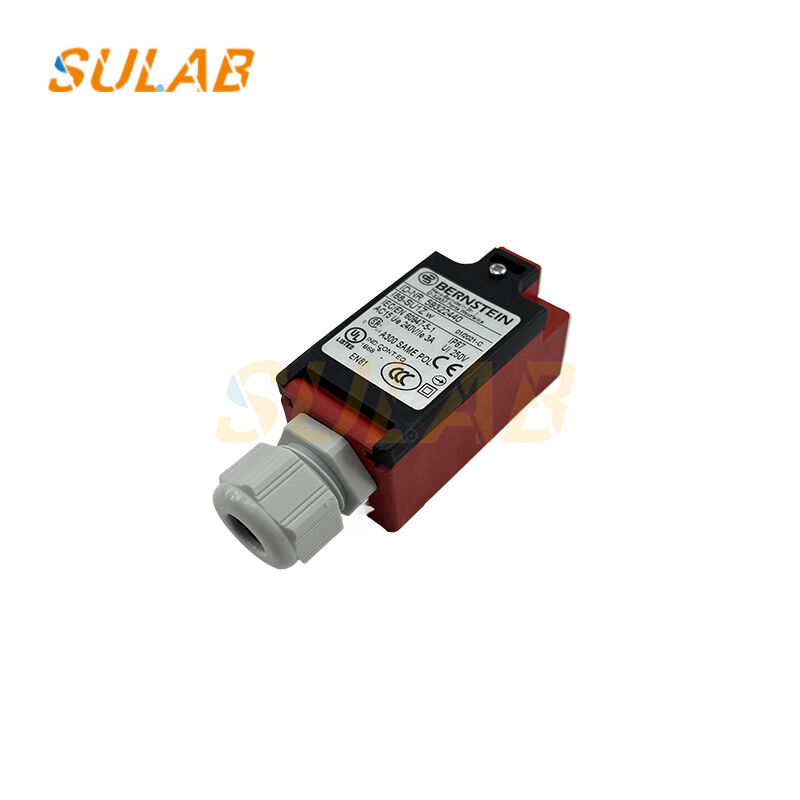

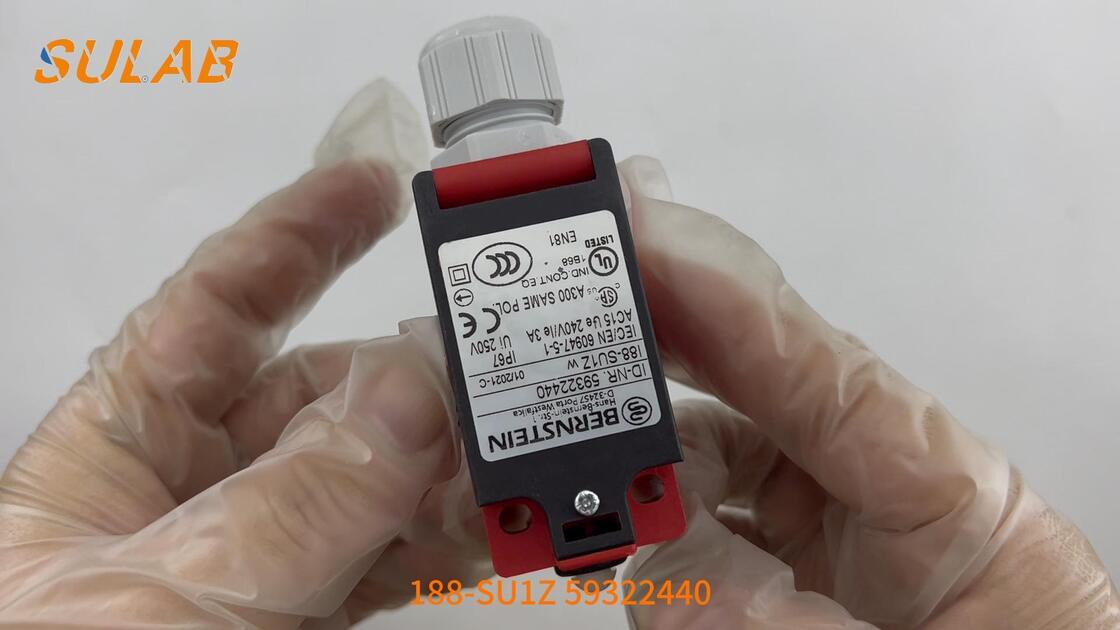

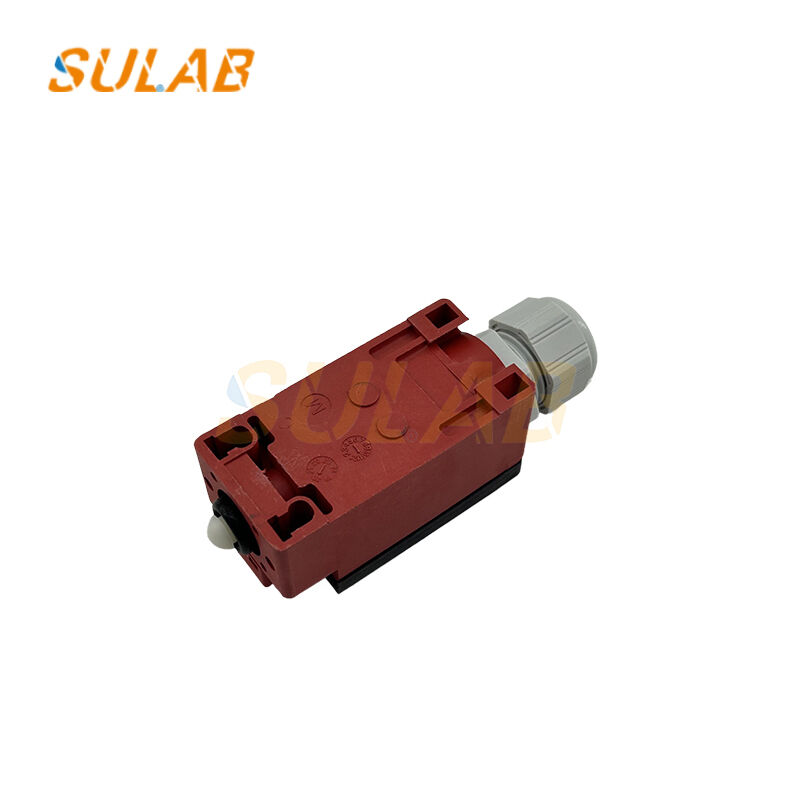

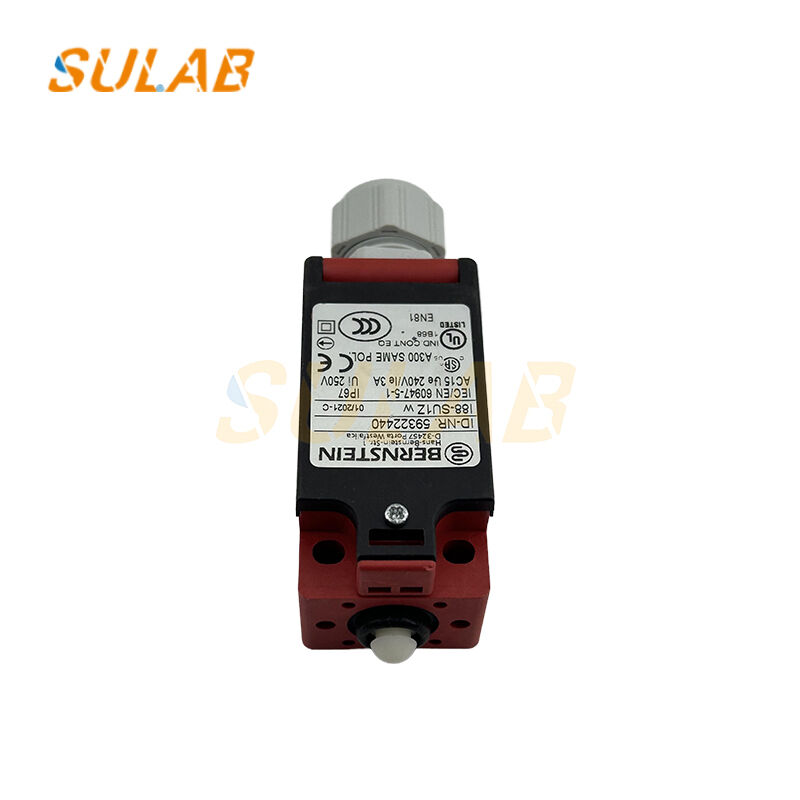

Bernstein-Grenzschalter 188-SU1Z ID-NR 59322440
Präzisionsschalter für Aufzüge und industrielle Anwendungen
Produktübersicht
Bernstein Limit Switch 188-SU1Z - ID-NR. 59322440 bietet eine zuverlässige Präzisionspositionierung und Sicherheitsschaltung für anspruchsvolle industrielle Umgebungen.
- Knappwirkungs-Positivbruch-NC-Kontakt mit IP54-Kunststoffgehäuse
- Konstruktion eines festen Rollenhebeln mit 2 × M20-Leitungseingang
- Maschinen für die Herstellung von Schrauben und Schrauben
- Nennstrom 10 A 250 V Wechselstrom mit Wärmekraftstrom 10 A
- Verwendungskategorie AC-15 3 A / 250 V
- Mechanische Lebensdauer ≥ 30 Millionen Zyklen
- Betriebstemperaturbereich von -30 °C bis +80 °C
Technische Spezifikation
| Artikel | Spezifikation |
|---|---|
| Typ | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Bestellcode / ID-NR. | 59322440 |
| Normen | IEC 60947-5-1, EN 60947-5-1 |
| Gehäusematerial | mit einer Breite von nicht mehr als 30 mm |
| Schutzniveau | IP54 (IEC 60529) |
| Kontaktkonfiguration | 1 NC-positiver Bruch + 1 NO |
| Kontaktmaterial | Silbernickel (AgNi) |
| Nennspannung der Isolierung | 250 V |
| Wärmestrom | 10 A |
| Verwendungskategorie | AC-15: 3 A / 250 V, DC-13: 0,3 A / 250 V |
| Einsatzkräfte | ≤ 15 N |
| Freisetzungskraft | ≥ 4 N |
| Vor der Reise | 1.5 mm |
| Überreisen | ≥ 3 mm |
| Differentielle Fahrt | ≤ 0,5 mm |
| Mechanische Lebensdauer | ≥ 30 Millionen Operationen |
| Umgebungstemperatur | -30 °C... +80 °C |
| Eintritte der Kabel | 2 × M20 × 1,5 (Kabel Ø 6... 12 mm) |
| Schrauben für die Montage | M5 × 30 mm (gefangen) |
| Gewicht | ≈ 0,15 kg |
Wesentliche Vorteile
- Positives Bruch-NC-Kontakt garantiert auch bei geschweißten Kontakten einen sicheren Maschinenstillstand
- IP54-Gehäuse ist staub- und wasserdicht für eine zuverlässige Nutzung im Außenbereich oder in einem Aufzugshaft
- Feststehender Rollenhebel bietet wiederholbaren Ausfallpunkt ohne weitere Anpassung
- Schrauben aus Edelstahl beschleunigen die Montage und verhindern Verluste während der Wartung
- Globale Zertifizierungen ermöglichen eine Teilnummer für Exportmaschinen, wodurch die BOM-Komplexität verringert wird
Typische Anwendungen
Passagierlift-Limit- und Verlangsamungsschalter, Endstationen für die Hebeplattform, Überwachung der Verpackungsmaschine, Schutz vor Überfahrten.
Bestellinformationen
Bernstein Teil Nr. 59322440 - 188-SU1Z Grenzschalter, Rollenhebel, IP54, 1 NC + 1 NO
