SIGMA DCD-23 S2.1 Aufzugtürantrieb-Steuerplatine mit 24V DC Eingang und 400W Dauerleistung
-
Hervorheben
SIGMA DCD-23 S2.1 Aufzugssteuerungs-Leiterplatte
,24V DC Eingang Türantriebsplatine
,400W Dauerleistung Aufzugtürantrieb-Steuerplatine
-
TypSteuerplatine für Aufzugstürantriebe
-
ProduktnameSIGMA DCD-23 S2.1 Aufzugstürantriebs-Steuerplatine
-
Garantiezeit6 Monate
-
TransportKundenanfrage, DHL TNT FEDEX UPS, Seezustellung
-
AnwendungAufzugsteile
-
GeschäftstypHersteller
-
SchlüsselwörterLG-Sigma DCD-23 Türmaschinenplatine – Hochleistungs-Aufzugstürsteuerplatine – AEG09C220B KAA24350AAB
-
MarkennameSIGMA
-
ModellnummerDCD-23 S2.1 AEG09C220B
-
Min Bestellmenge1
-
Lieferzeit3-5 Werktage
-
ZahlungsbedingungenD/A, D/P, T/T, Western Union, MoneyGram
SIGMA DCD-23 S2.1 Aufzugtürantrieb-Steuerplatine mit 24V DC Eingang und 400W Dauerleistung

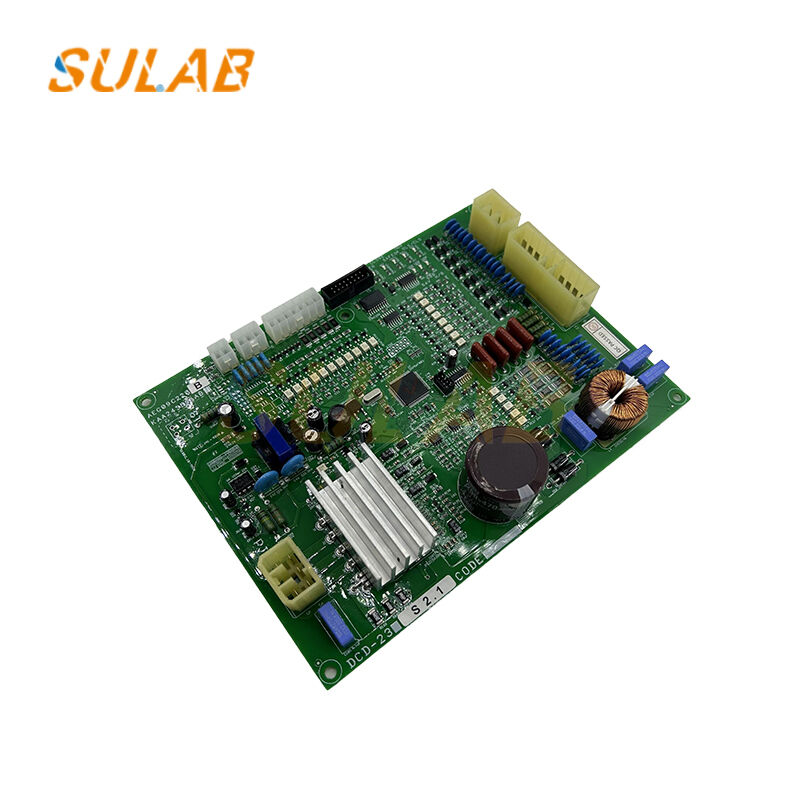

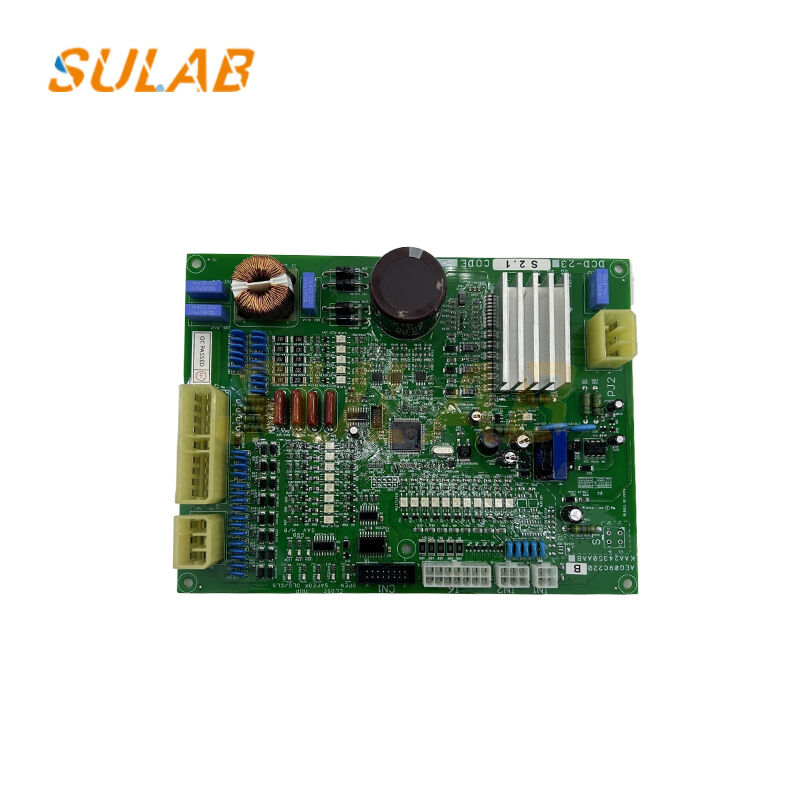

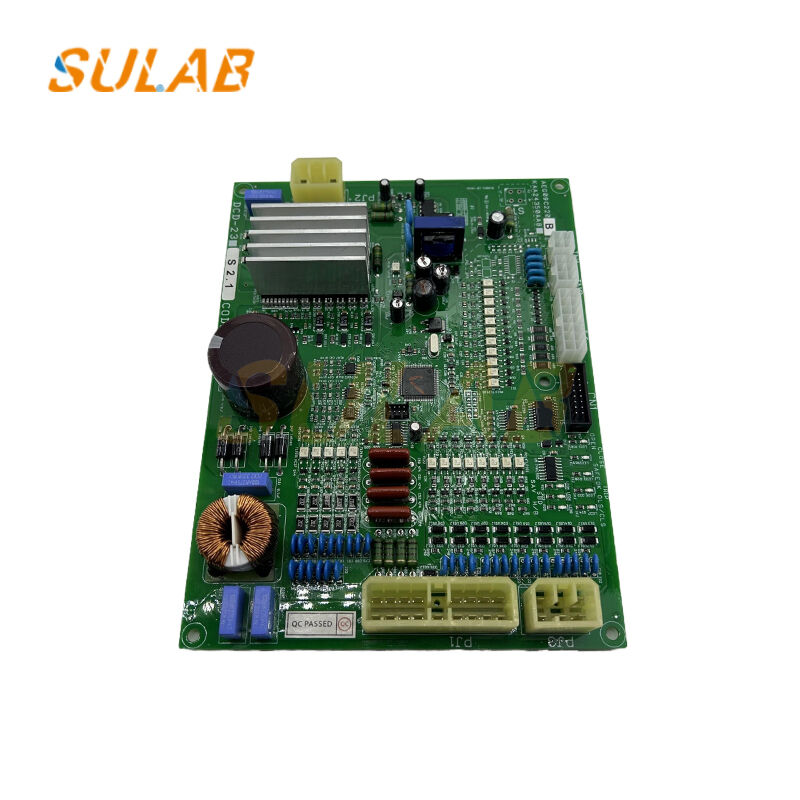

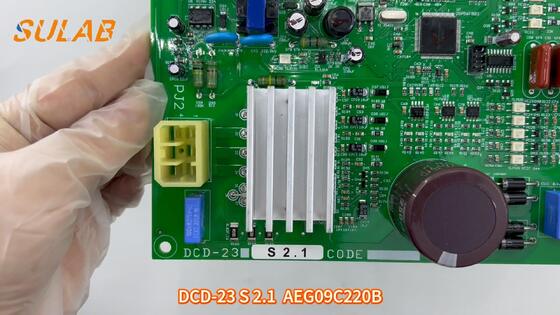

SIGMA DCD-23 S2.1 Türantriebs-Platine - Original Aufzug-Ersatzteil AEG09C220B
Die SIGMA DCD-23 S2.1 Aufzugtürantriebs-Steuerplatine (Teilenummer AEG09C220B / KAA24350AAB) ist eine kritische Steuerkomponente, die für den präzisen und zuverlässigen Betrieb von Aufzugtürsystemen konzipiert wurde. Diese Hochleistungs-Leiterplatte dient als zentrale Verarbeitungseinheit für die Steuerung des Türmotors und gewährleistet reibungslose, sichere und effiziente Türöffnungs- und -schließvorgänge in LG-Sigma-Aufzugsanlagen.
Die DCD-23 Platine wurde mit hochentwickelter Mikroprozessortechnologie entwickelt und lässt sich nahtlos in Aufzugssteuersysteme integrieren, um Türgeschwindigkeitsprofile, Positionsrückmeldungen, Drehmomentregelung und Sicherheitsüberwachung zu verwalten. Ihr robustes Design und ihre bewährte Zuverlässigkeit machen sie zu einem wesentlichen Ersatzteil für Wartungs- und Modernisierungsprojekte.
| Modellnummer | DCD-23 S2.1 |
|---|---|
| Teilenummern | AEG09C220B, KAA24350AAB |
| Platinentyp | Türantriebs-Steuerplatine |
| Steuerungsmethode | VVVF-Inverter-Steuerung mit Positionsrückmeldung |
| Eingangsspannung | 24V DC ±10% (Steuerkreis) / 110-220V AC (Stromkreis) |
| Ausgangsleistung | 400W Dauerleistung, 800W Spitze (3 Sek.) |
| Steuerausgänge | 3-Phasen-AC 0-230V, 0-120Hz |
| Signaleingänge | Türzonensensor, Encoder-Rückmeldung, Sicherheitskante, Lichtvorhang |
| Kommunikationsschnittstelle | RS485 für die Integration in die Aufzugssteuerung |
| Betriebstemperatur | -10°C bis +60°C |
| Schutzart | IP20 (Steuerplatine), IP54 bei Einbau in ein Gehäuse |
| Abmessungen | 200mm × 150mm × 40mm (L×B×H) |
| Gewicht | 0,68 kg |
| Zertifizierungen | CE, UL 508, ISO9001 |
Geeignet für:
- LG-Sigma DSS-, DI/DS-Serienaufzüge
- Türantriebe: SAV1, SBD1, SDC, SDC-V Modelle
- Schachttürsysteme mit AC-Induktions- oder PM-Motoren
- Neuinstallationen und Modernisierungsprojekte
Kompatible Aufzugsmodelle:
- SIGMA DSS-1-, DSS-2-Serien
- LG DI-, DS-Gewerbeaufzüge
- Kundenspezifische Anwendungen mit SIGMA-Türsystemen
- Montage:In vertikaler Position mit ausreichender Belüftung installieren (mindestens 50 mm Abstand)
- Verkabelung:Befolgen Sie das mit der Platine gelieferte Schaltbild; stellen Sie eine ordnungsgemäße Erdung sicher
- Parameter-Setup:Verwenden Sie den DOA-100-Server oder das SVC-Tool-Kit (Softwareversion 2.1 oder höher)
- Motor-Auto-Tuning:Bei der ersten Installation für optimale Leistung erforderlich
- Sicherheitstests:Führen Sie vor der Inbetriebnahme einen vollständigen Türbetriebstest gemäß EN81-Normen durch
