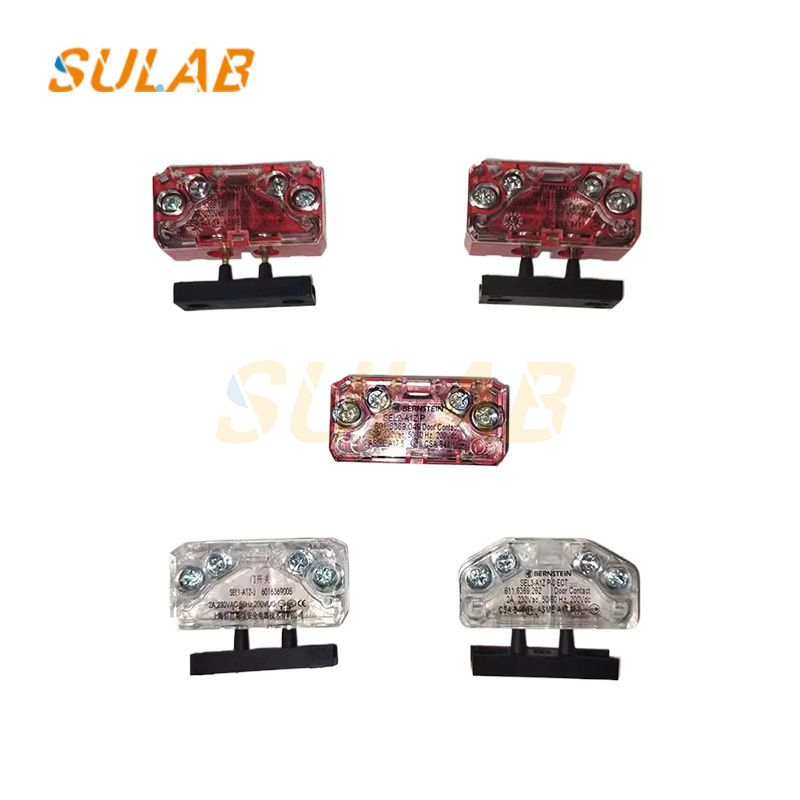

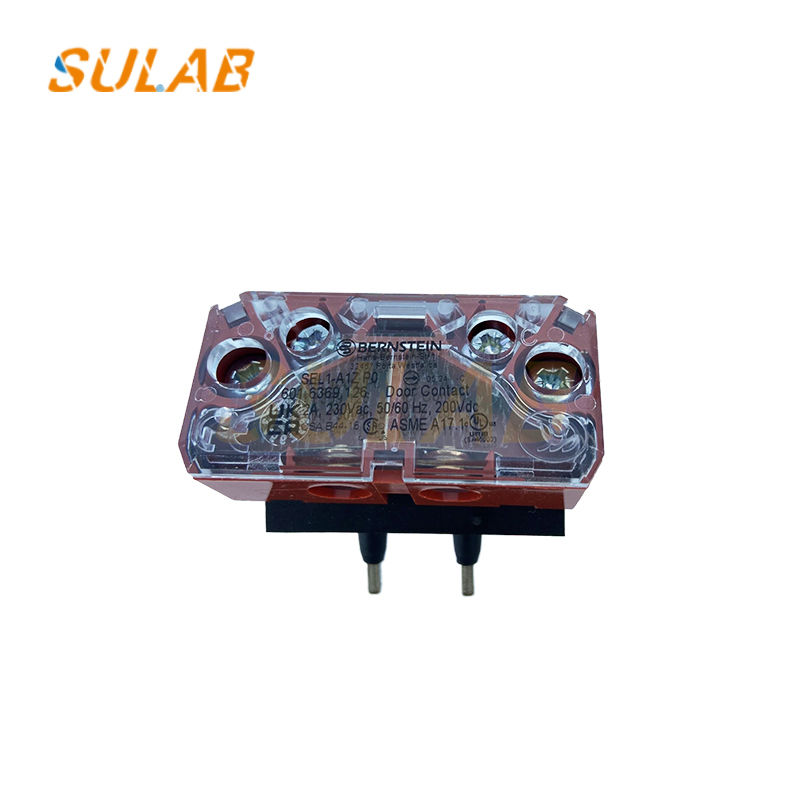

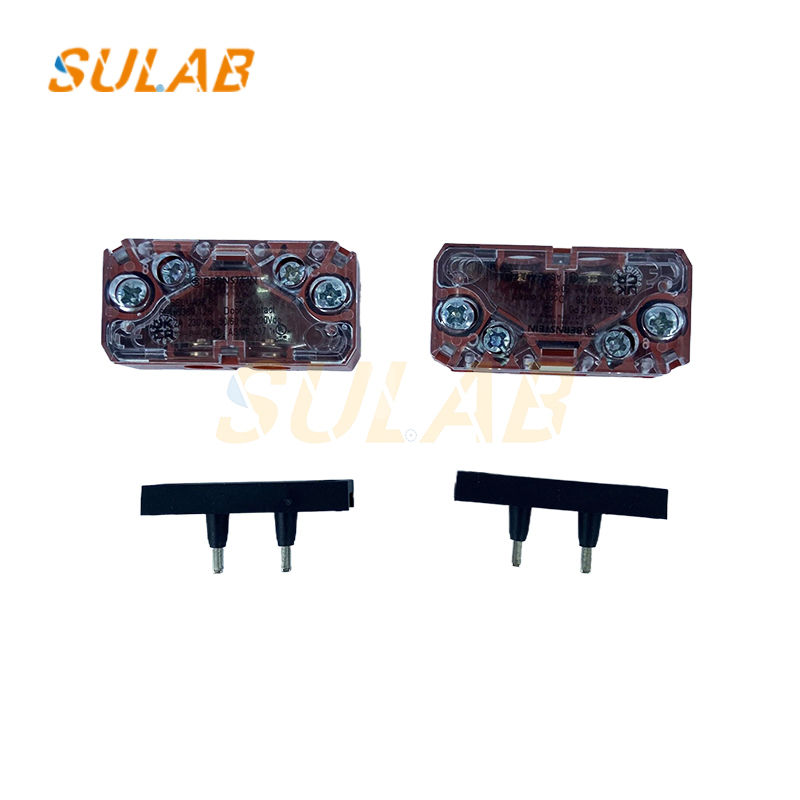

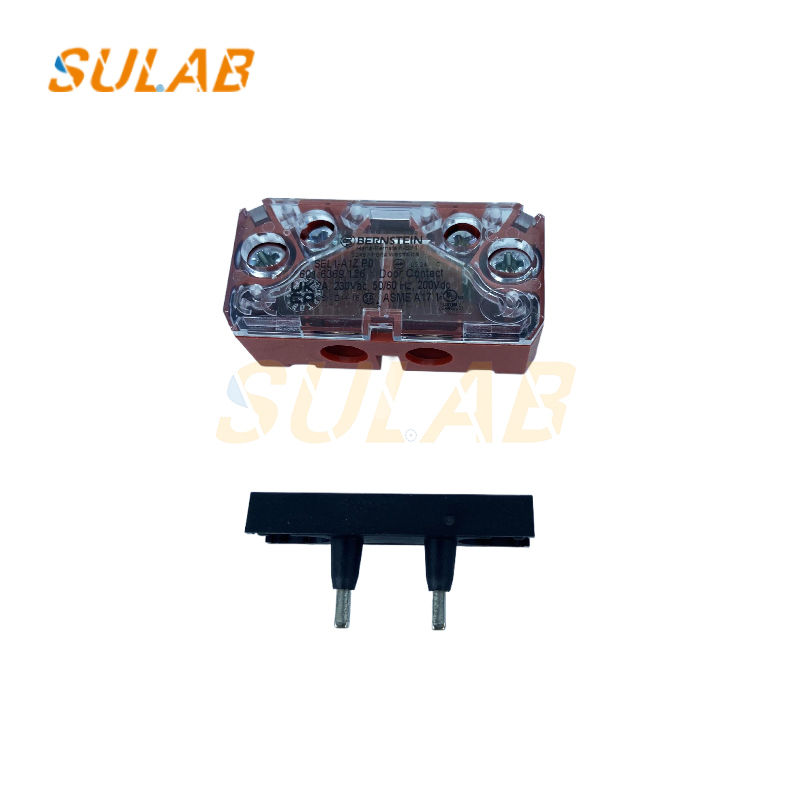

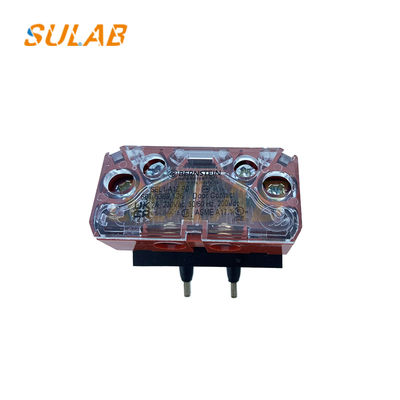

SULAB SEL1-A1ZP0 Aufzugstürkontakter 1NC IP20 16x50mm

Aufzugtür-Verriegelungskontaktor-Hilfskontaktschalter, Aufzugtür-Verriegelungsschalter, Aufzugkontaktor, Aufzugtür-Kontaktor SEL1-A1ZP0

Der SEL1-A1ZP0 ist ein Aufzugtür-Kontaktschalter, hergestellt von BERNSTEIN und gehört zur SEL-Serie. Eine Beschreibung ist unten aufgeführt:

Funktionsprinzip: Die Schalterkontakte sind mit Federn ausgestattet. Bei jeder Betätigung bewegen sich die Kontaktplatte und der Betätigungskopf mechanisch, wodurch Schmutz, Staub und Oxidschichten entfernt werden, was einen zuverlässigen elektrischen Kontakt gewährleistet.
Kontaktart: 1NC-Kontakt.
Schutzart: IP20.
Mechanische Lebensdauer: Über 10 Millionen Schaltzyklen.
Abmessungen: 16 mm H × 50 mm B × 24,5 mm T.
Gehäusematerial: PC (UL94-V0), erhältlich in Rot oder Transparent.
Umgebungstemperatur: –30°C bis +70°C.

Bestimmen Sie den Installationsort.
Gemäß den Zeichnungen des Aufzugtürantriebs wird der SEL1-A1ZP0 typischerweise in der Nähe des Verriegelungsmechanismus der Schachttür oder der Kabinentür installiert. Er muss präzise mit dem mechanischen Auslöser des Türantriebs (z. B. dem Verriegelungshaken oder der Verbindung) zusammenarbeiten:
Wenn die Tür vollständig geschlossen ist, sollte der mechanische Auslöser zuverlässig auf den Schalterbetätigungskopf drücken, wodurch sich die Kontakte im Zustand "geschlossen" oder "offen" befinden (je nach Schaltungsdesign sind 1NC-Kontakte normalerweise geschlossen und öffnen sich bei Druck).
Wenn sich die Tür öffnet, löst sich der Auslöser und setzt den Schalter automatisch zurück und schaltet den Kontaktzustand um.
Der Installationsort muss sicherstellen, dass der Kontakt zwischen dem Schalter und dem Auslöser während des Öffnungs- und Schließvorgangs der Tür nicht klemmt und der Auslöseweg den Schalterspezifikationen entspricht (typischerweise reicht ein Auslöseweg von 1-3 mm für einen zuverlässigen Betrieb aus).
