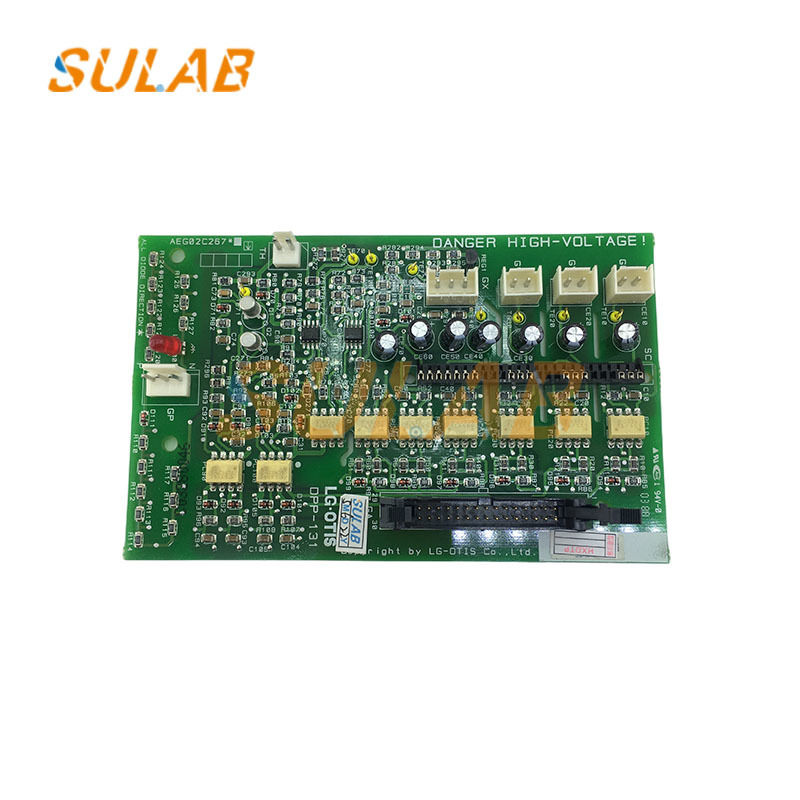

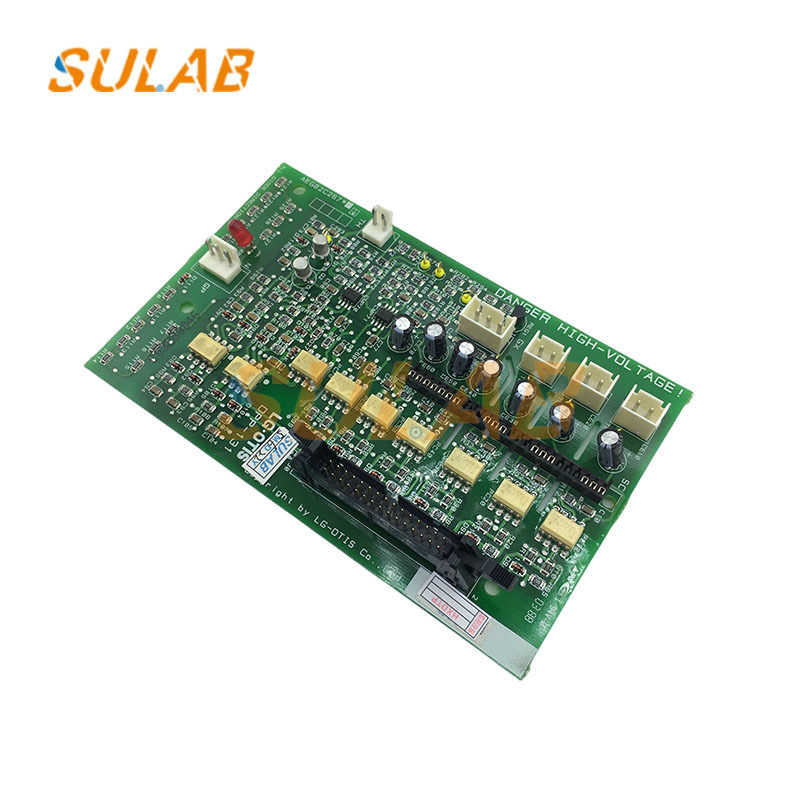

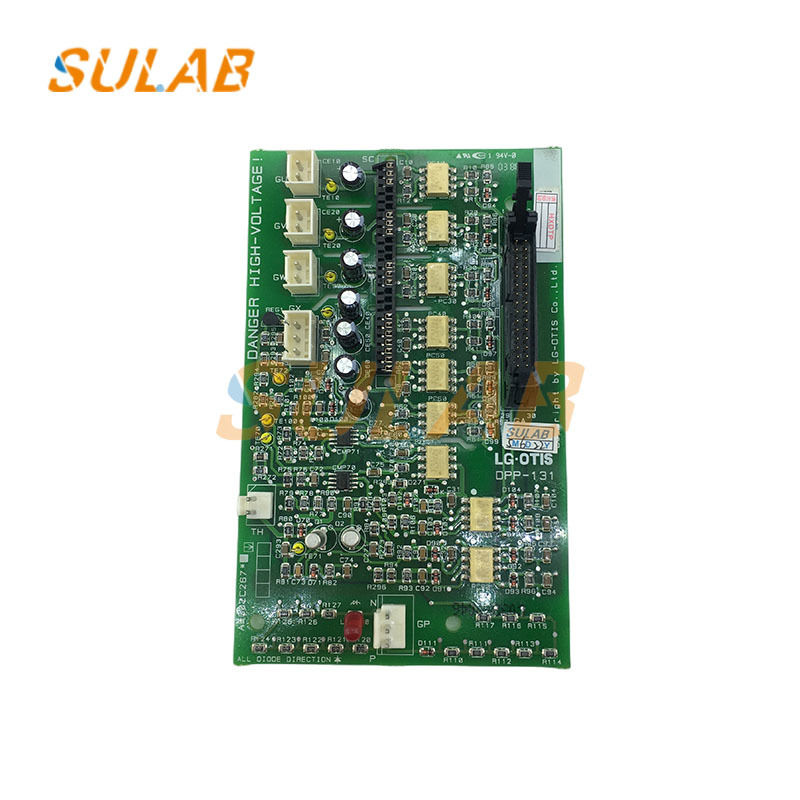

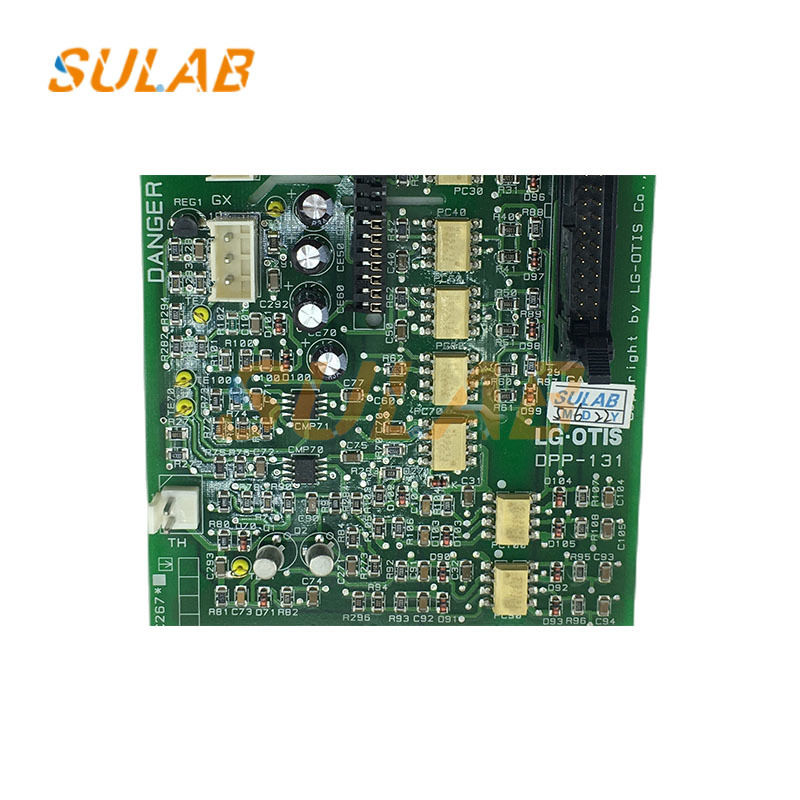

SULAB Aufzugsfahrerbrett DPP-131 AEG02C267 für die Steuerung des Türmotors

SIGM-Motherboard für Aufzüge Aufzüge-Zubehör-Treiberboard LG-Treiberboard für Aufzugsmodule SIGMA-PCB-Treiberboard für Aufzugsmodule DPP-131 AEG02C267

Steuerung des Türmotorenbetriebs
empfängt vom Aufzugs-Hauptbrett (wie z. B. dem oben genannten DOC-132-Hauptbrett) Befehle "Öffnen/Schließen" zur Antriebsbewegung des Türmotors in vorwärts- und rückwärtsdrehenden Bewegungen,Gewährleistung eines reibungslosen Öffnens und Schließens der Autotür und der Landetür.
Unterstützt die stufenweise Einstellung der Türmotorgeschwindigkeit: Beschleunigung während der ersten Öffnungs-/Schließphase, konstante Geschwindigkeit während der Zwischenphase und Verzögerung bei Annäherung an die Endposition,Verhinderung des Aufpralls mit der Tür und Verringerung des Betriebslärms.
Sicherheitsschutz
Antischutzverbindung: Empfängt Signale aus dem Türmotor-Lichtvorhang (z. B. Otis-Lichtvorhang) und dem Sicherheits-Touch-Panel.Wenn während des Türschließvorgangs ein Hindernis (z. B. eine Person oder ein Gegenstand) festgestellt wird, kehrt der Türmotor umgehend um und öffnet die Tür, um zu verhindern, dass sie sich klemmt.
Überstrom-/Überlastschutz: Wenn der Türmotor feststeckt (z. B. aufgrund einer verzerrten Türspur oder Fremdkörper, die in der Tür stecken), was zu einem übermäßigen Strom führt,Das Steuerbrett schaltet den Strom an den Motor ab, um Verbrennung des Motors oder Beschädigung des Steuerbretts zu verhindern..
Ankunftserkennung der Tür: Der Positionssensor des Türmotors (z. B. ein photoelektrischer Schalter oder ein Encoder) erkennt den vollständig geöffneten/geschlossenen Zustand der Tür und sendet ein Signal an das Aufzugs-Hauptbrett zurück.Sicherstellen, dass der Aufzug nicht startet, wenn die Tür nicht vollständig geschlossen ist. Signal-Interaktion und Status-Feedback
Interaktionen mit dem Aufzugs-Mainboard (z. B. DOC-132) über einen Kommunikationsbus (z. B. RS485, spezielle Kommunikationsleitung für den Türbetreiber):Sendet Statusinformationen wie "Tür vollständig geöffnet/geschlossen" und "Türfehler"," und empfängt Befehle wie "Zwangsöffnung/Schließung der Tür" und "Geschwindigkeitsparameter des Türbetreibers".
Eingebettete Anzeigeleuchten (z. B. Leistung, Betrieb und Störung) liefern intuitives Feedback zum Betriebszustand der Steuerplatine (z. B.das Störlicht wird fest sein oder im Falle eines Störfalls blinken).

Vorbereitung der Installation
Sicherheitsvorkehrungen: Trennen Sie die Hauptversorgung des Aufzugs und die Versorgung des Türbetreibers.Tragen Sie ein antistatisches Armband, um zu verhindern, dass statische Elektrizität den Steuerplattenchip beschädigt.
Überprüfung der Kompatibilität: Bestätigen Sie, dass das Modell der Steuerplatine (DPP-131 AEG02C267) mit dem Modell des Türbetreibermotors und dem Haupttisch des Aufzugs übereinstimmt (z. B.DOC-132) zur Vermeidung von Störungen aufgrund von Modellunvereinbarkeit.
Erscheinungsprüfung: Überprüfen Sie, ob die Steuerplatine frei von physikalischen Beschädigungen ist (z. B. Chipverlust, Kondensatorschwellung,oder oxidierte Endgeräte) und dass die Motorkabel des Türbetreibers nicht beschädigt sind.
Installationsverfahren
Sicherung der Steuerplatte: Die Steuerplatte wird auf die im Türbetreiberfach vorgegebene Halterung montiert und mit den mitgelieferten Schrauben gesichert (Drehmoment 3-5 N·m;Vermeidung einer Überspannung, um eine Beschädigung des PCB zu vermeiden). Stellen Sie sicher, dass die Wärmeabflusslöcher nicht verstopft sind.
