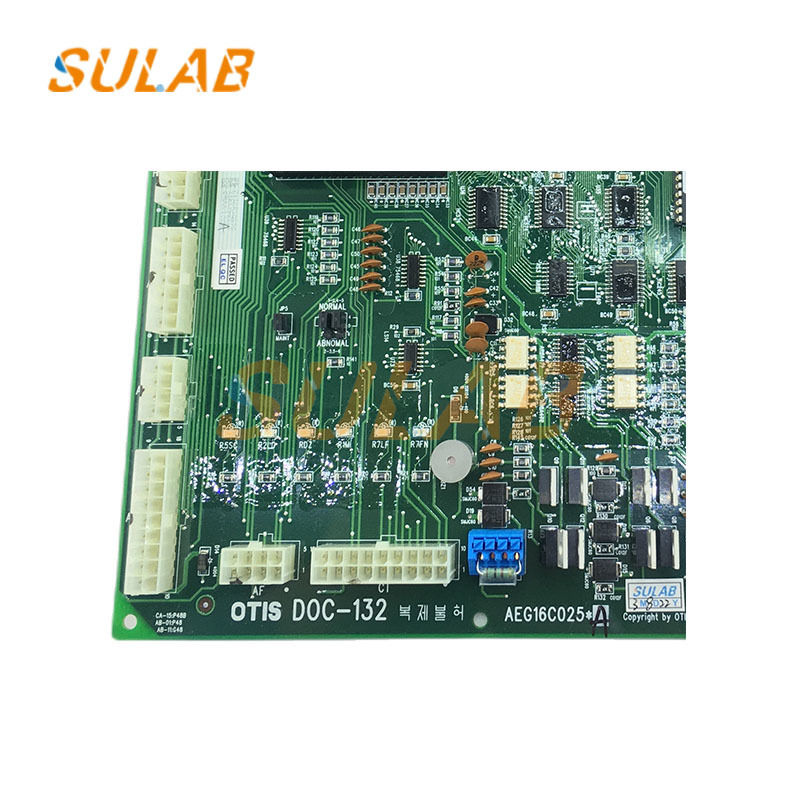

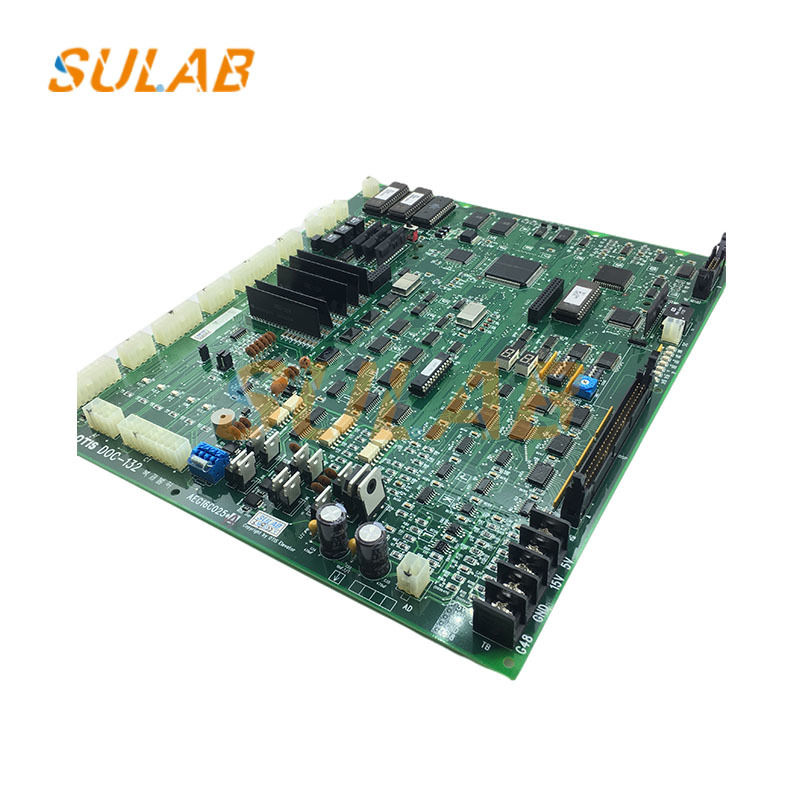

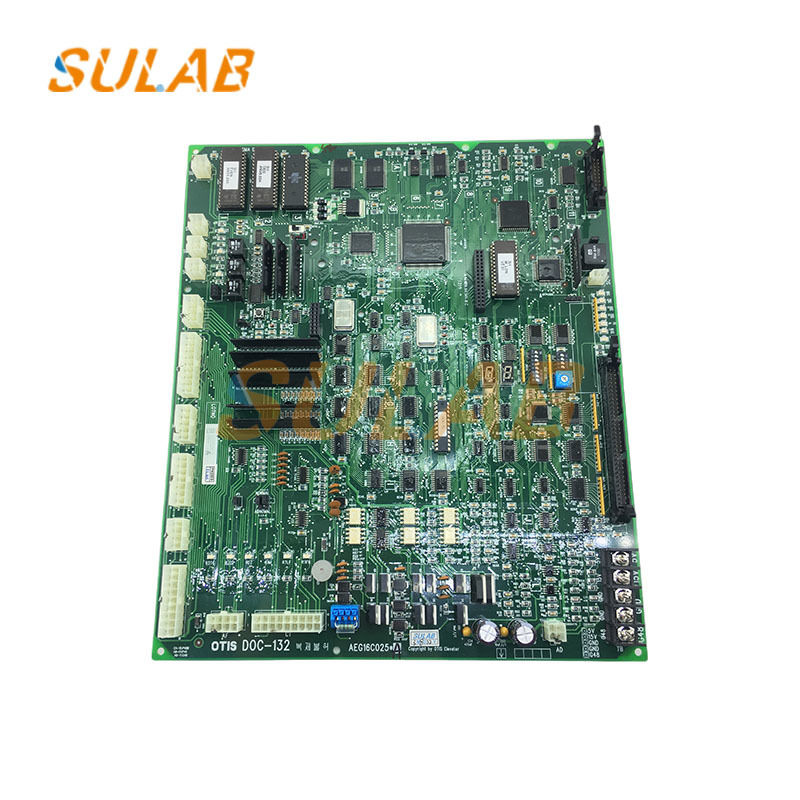

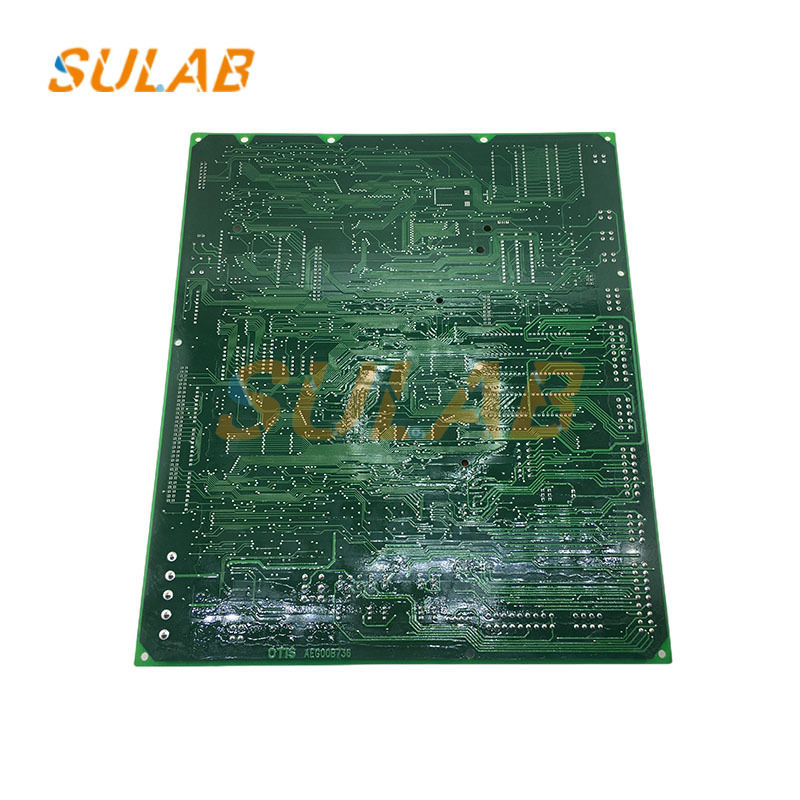

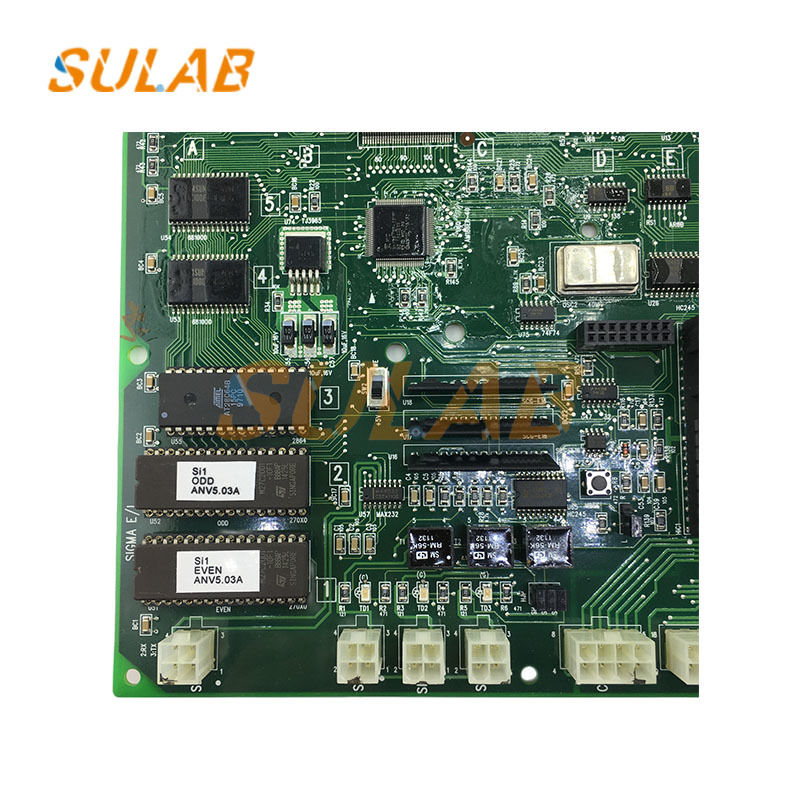

SULAB Aufzugsteuerplatine DOC-132 AEG16C025A 24V PCB

Aufzugssteuerung LG PCB Aufzugs-Mutterplatte Hochwertiges Großhandelsaufzugs-Mutterplatte DOC-132 AEG16C025A

Grundlegende Informationen: Dieses Motherboard wird in China hergestellt und ist ein Aufzugskomponent.Es wird hauptsächlich in Wohnhebeliften und anderen Anwendungen verwendet.
Funktionsmerkmale: Als Kernkomponente des Aufzugsteuerungssystems erfüllt es wichtige Funktionen wie die Steuerung des Aufzugbetriebs, den Sicherheitsschutz und die Signalübertragung.Es ermöglicht Funktionen wie die Messung der Bodenhöhe, manueller LRT-Betrieb, POSI-Testmodus, 110% Schere-Modus und stellt CRT-Daten zurück. Es kann auch Motorüberstrom- und Überlastschutz, automatische Autobeleuchtung und Lüftersteuerung bieten,Aufzugssperre der Basisstation, Fernbedienung für das Aufzugsschloss und Steuerung der IC-Karten für Fahrzeuge und Hallen.
Häufige Fehler und Symptome: Bei Fehlfunktionen des Motherboards kann der Aufzug nicht starten oder häufig anhalten, Befehlssignale können verloren gehen oder falsch dargestellt werden.Sicherheitsschutzeinrichtungen funktionieren möglicherweise nicht ordnungsgemäß, und die Anzeige kann verzerrt oder leer angezeigt werden.

Positionierung und Sicherung des Motherboards

Stellen Sie das Motherboard entsprechend den für die Montage vorgesehenen Löchern fest auf die Montagehalterung.Verbindungsanschluss, und I/O-Anschluss) sind für eine einfache Verdrahtung ausgerichtet und vermeiden eine übermäßige Biegung der Kabel.

Verwenden Sie die mitgelieferten Schrauben, um sie diagonal gleichmäßig zu ziehen (das Drehmoment sollte dem Handbuch entsprechen. Eine zu lose Schraube kann zu schlechtem Kontakt führen, während eine zu enge Schraube das Motherboard-PCB beschädigen kann).Wenn die Montageoberfläche uneben ist, die Isolierwascher für die Ausgleichung einfügen.

Kabelanschluss (Kernschritt)

Anschluss an die Stromversorgung: Stellen Sie den Stromanschluss des Motherboards fest (in der Regel mit "DC24V", "GND" oder "AC110V" gekennzeichnet; siehe Handbuch für Einzelheiten).Verwenden Sie ein Multimeter, um zu bestätigen, dass die Eingangsspannung den Anforderungen des Motherboards entspricht (meist DC24V ± 5%). Verbinden Sie die positiven und negativen Pole korrekt (eine falsche Verbindung kann das Netzteil des Motherboards beschädigen).Verbindung der Kommunikationsleitungen (z. B. RS485 oder ein dedizierter Bus) zwischen dem Mainboard und dem Aufzugsteuerfeld und dem Anruffeld. Unterscheiden Sie zwischen "A" und "B" - oder "CAN-H" und "CAN-L" - Leitungen, stellen Sie sichere Verbindungen sicher und erden Sie das Schild an einem Ende, um Störungen zu reduzieren.
I/O-Schnittstellenanschluss: Anschließen der Eingangs- und Ausgangsleitungen für den Sicherheitsschaltkreis, das Türschlosssignal, den Grenzschalter, die Rückkopplung des Kontaktors und andere Schaltkreise gemäß der Anleitung im Handbuch.Jedes Kabel sollte an das Endgerät gekrempelt werden, um Kurzschlüsse durch nackte Drähte zu verhindernNach der Verdrahtung verwenden Sie Kabelbinder, um die Kabel zu ordnen und sie getrennt von Hochspannungskabeln (z. B. Motorkabeln) zu binden.
Erdung: Das Erdterminal des Hauptplatines (mit "PE" oder einem "Bodenzeichen" gekennzeichnet) sollte mit einem gelb-grünen zweifarbigen Draht an den Bodenbus des Steuergeräts angeschlossen werden.Der Erdungswiderstand sollte ≤4Ω betragen, um eine Beschädigung des Hauptplatins durch statische Elektrizität oder Leckagen zu verhindern..
