SULAB XAA25140AFB Anzeigetafel für die Ausfahrt von Aufzügen für parallele Systeme

Original New Elevator Lift PCB Zubehör Lop Display Board Aufzug Ausgehende Display Board XAA25140AFB

Marke und Modell: Dieses Display-Panel ist von OTIS, Modell XAA25140AFB, und gehört zur HBP16-Serie der Hallenruf-Display-Panels.
Anwendung: Hauptsächlich geeignet für parallele Aufzugssysteme, kann es außerhalb der Aufzugshallentür installiert werden, um Informationen wie den aktuellen Betriebszustand und die Etage des Aufzugs anzuzeigen und einen Rufknopf für Passagiere bereitzustellen, um den Aufzug zu rufen.
Funktionale Merkmale: Es funktioniert durch den Empfang von Passagierrufsignalen über Tasteneingaben, deren Verarbeitung über einen Mikrocontroller (MCU) und deren Übertragung an die Hauptsteuerung des Aufzugs über eine Kommunikationsschnittstelle. Es empfängt auch Daten von der Hauptsteuerung, um die Anzeige zu aktualisieren, wie z. B. die aktuelle Etage des Aufzugs und die Fahrtrichtung.

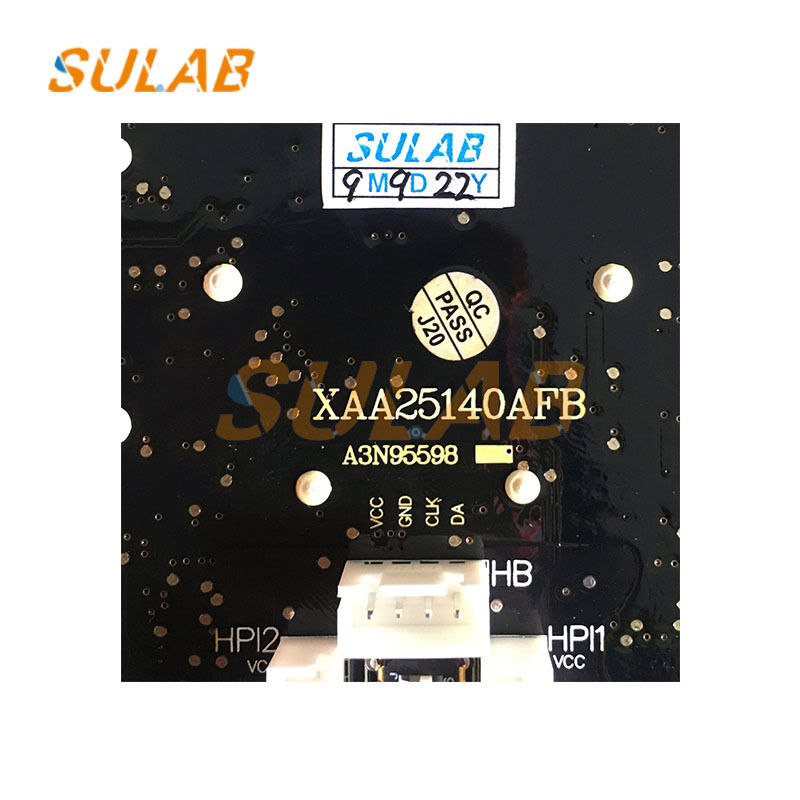

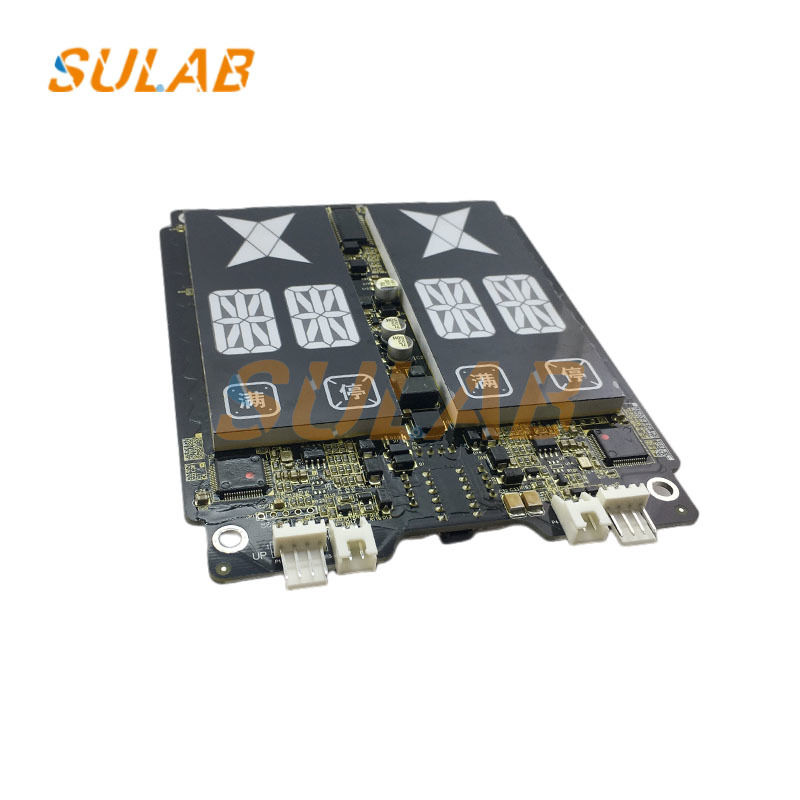

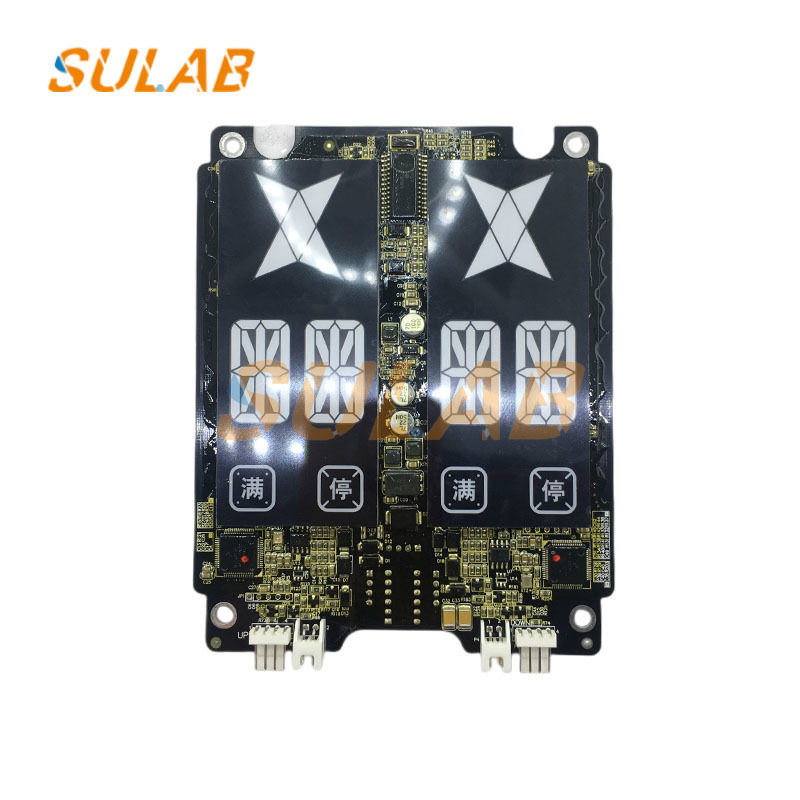

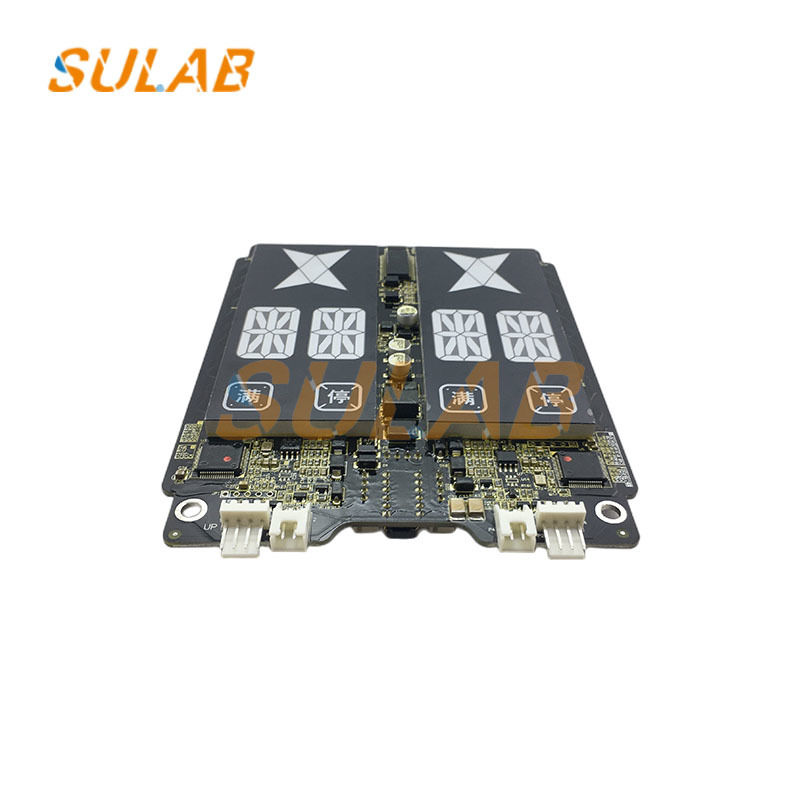

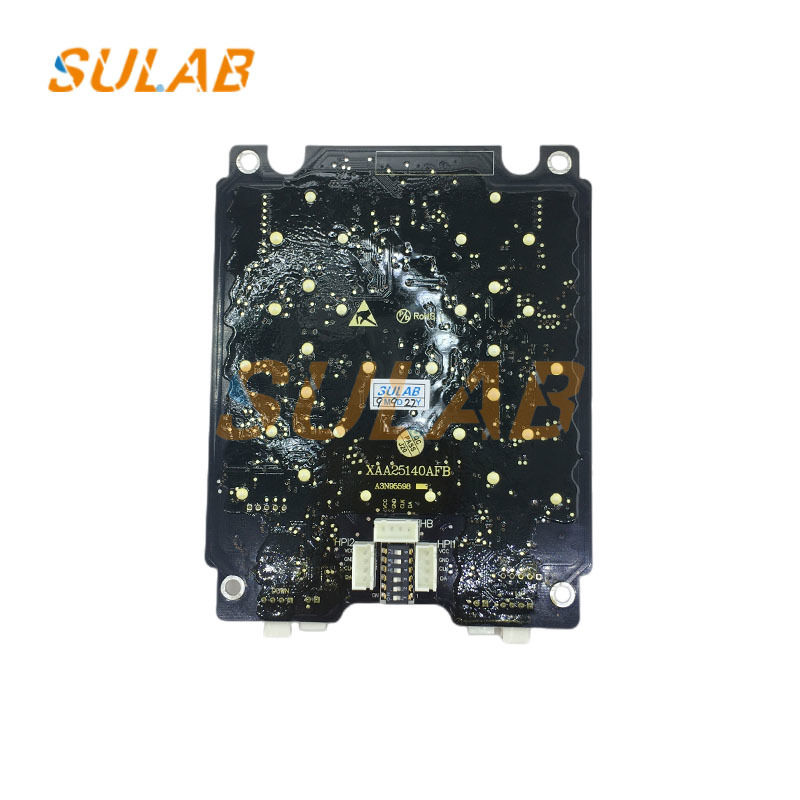

Aussehen: Das Display-Panel ist eine schwarze Leiterplatte mit einer LED-Digitalröhre oder einer Punktmatrixanzeige zur Anzeige von Etagennummern und Richtungspfeilen sowie der vom Passagier gedrückten Ruftaste und zugehörigen Schaltungskomponenten.

Vorbereitung: Bestätigen Sie, dass das zu installierende Aufzugsmodell mit dem Hallenruf-Display-Panel übereinstimmt. Dies kann durch Vergleichen der Aufzugszeichnungen oder Modellnummern erfolgen. Bereiten Sie das Hallenruf-Panel und sein Zubehör wie Schrauben und Befestigungselemente vor. Bereiten Sie auch grundlegende Werkzeuge wie einen Schraubendreher und eine Bohrmaschine sowie Messwerkzeuge wie ein Maßband vor. Stellen Sie sicher, dass der Aufzugsschacht frei von Hindernissen ist, die die Installation behindern könnten.
Bestimmen Sie den Installationsort: Gemäß den Konstruktionszeichnungen oder der Installationsanleitung des Aufzugs wird das Hallenruf-Panel typischerweise neben der Aufzugshallentür installiert, 1,2-1,4 Meter über dem Boden, wobei der Panelrand 200-300 mm vom Rand der Haltestellentür entfernt ist. Bei gruppenkontrollierten Aufzügen sollte das Ruf-Panel zwischen zwei Aufzügen installiert werden. Berücksichtigen Sie Benutzerfreundlichkeit, Sicherheit und Ästhetik und vermeiden Sie die Installation an Orten, die zu Kollisionen neigen.
Vorbohren: Verwenden Sie ein Messwerkzeug, um die Befestigungslöcher für das Hallenruf-Panel zu markieren, und bohren Sie dann mit einer Bohrmaschine vor. Achten Sie auf die Lochtiefe und den Durchmesser, um sicherzustellen, dass die Schrauben das Hallenruf-Panel sicher befestigen können.
Befestigen des Hallenruf-Panels: Platzieren Sie das Hallenruf-Panel in den vorgebohrten Löchern und befestigen Sie es mit Schrauben. Verwenden Sie beim Anziehen der Schrauben eine Wasserwaage, um das Hallenruf-Panel senkrecht zur Wand zu halten und eine reibungslose Installation zu gewährleisten.
Anschlussverdrahtung: Das Hallenruf-Panel XAA25140AFB benötigt ein Kommunikationskabel. Wir empfehlen die Verwendung von dedizierten Otis-Kommunikationskabeln, um eine stabile Signalübertragung zu gewährleisten. Schließen Sie das Panel gemäß den Anweisungen des Herstellers korrekt an und stellen Sie sicher, dass die Anschlüsse sicher und lockerungsfrei sind. Wenn das Hallenruf-Panel eine externe Stromversorgung benötigt, schließen Sie das Stromkabel an. Trennen Sie immer die Stromversorgung des Aufzugs, bevor Sie ihn anschließen, und sorgen Sie für eine ordnungsgemäße Isolierung.
Funktionstest: Stellen Sie nach der Installation die Stromversorgung des Aufzugs wieder her und führen Sie mehrere Tests durch. Drücken Sie die Auf- und Abruftasten, um eine Reaktion zu überprüfen. Überprüfen Sie außerdem, ob die Etagenanzeige ordnungsgemäß funktioniert und ob Fehleralarme vorhanden sind. Wenn Probleme festgestellt werden, beheben Sie sofort die Verdrahtung oder überprüfen Sie die Installationsverfahren erneut.
