AC-Kontakter CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

AC-Schütz CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

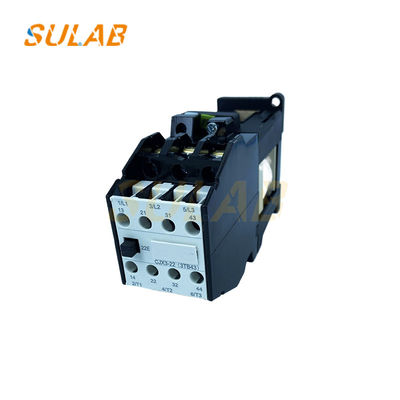

Das Schütz CJX3-22 ist ein typisches Modell der CJX3-Serie von AC-Schützen, das in industriellen Automatisierungssteuerungsszenarien weit verbreitet ist. Im Folgenden finden Sie eine detaillierte Analyse seiner technischen Parameter, strukturellen Merkmale, Anwendungsszenarien und Auswahlpunkte:

1. Strukturelle Merkmale

• Modulares Design: Integriert Hauptkontakte, Hilfskontakte (normalerweise 2 Schließer + 2 Öffner), elektromagnetische Spule und Lichtbogenlöschsystem für einfache Wartung und Austausch.
• Lichtbogenlöschsystem: Verwendet eine gitterartige Lichtbogenlöschstruktur, um den beim Stromunterbrechung erzeugten Lichtbogen schnell zu löschen und so die Sicherheit zu gewährleisten.
• Installationsmethoden: Unterstützt Schraubbefestigung oder 35-mm-Standardschieneninstallation (für Spezifikationen ≤38A), angepasst an die standardisierte Anordnung von Schaltschränken.

2. Funktionsprinzip

• Eingeschalteter Zustand: Wenn die Spule erregt wird, erzeugt sie eine elektromagnetische Kraft, um den Anker anzuziehen, wodurch die Hauptkontakte geschlossen und der Hauptstromkreis verbunden werden; Hilfskontakte wirken synchron, um Steuersignale zurückzumelden.
• Ausgeschalteter Zustand: Wenn die Spule stromlos ist, wird der Anker durch die Rückstellfeder freigegeben, die Kontakte öffnen sich und der Stromkreis wird unterbrochen.
