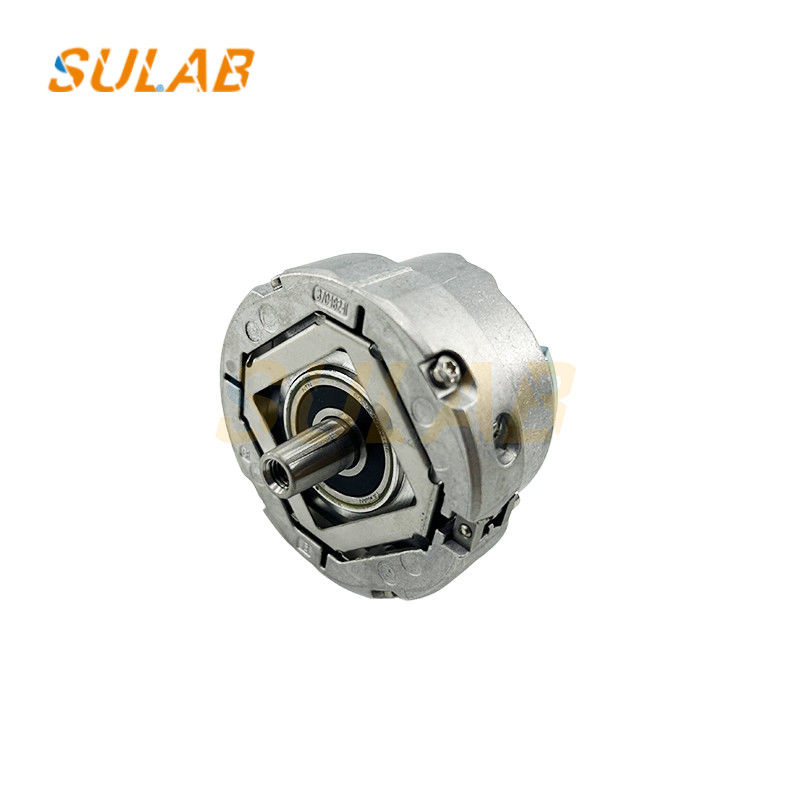

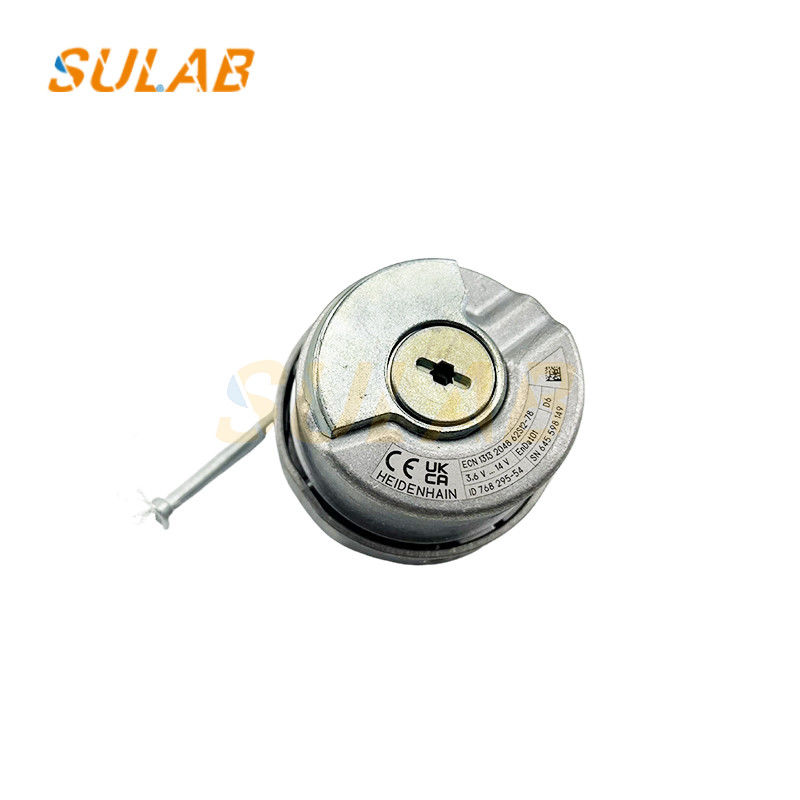

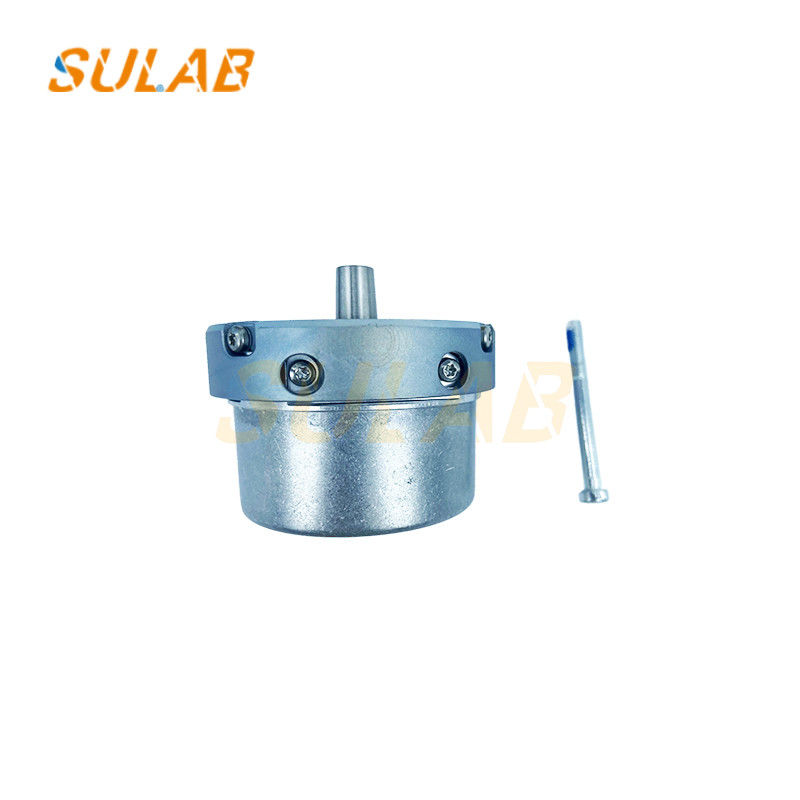

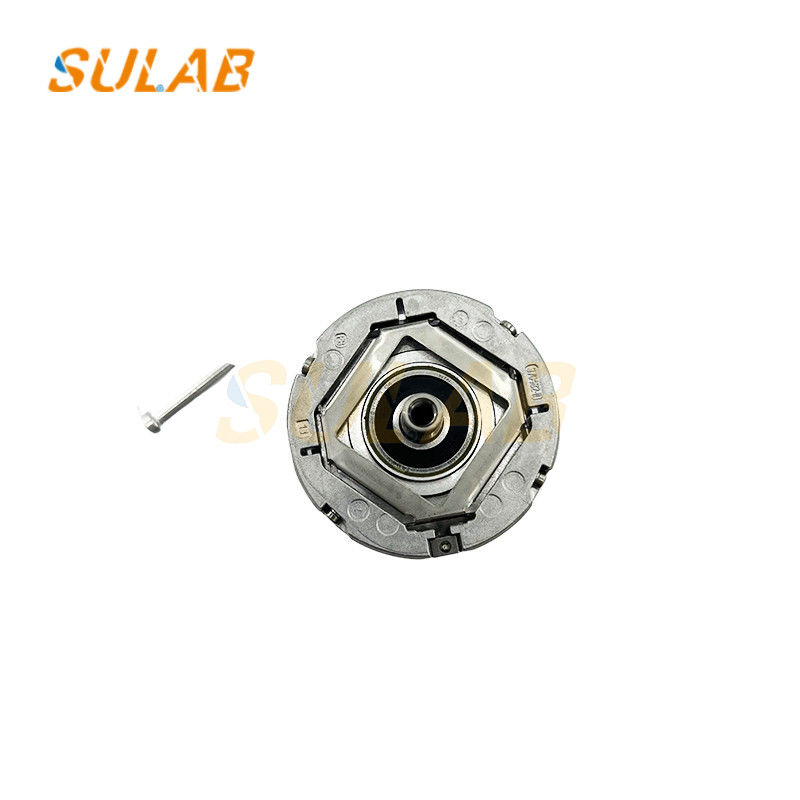

Aufzug Rotation synchroner Host brandneuer Original Host Encoder ECN 1313 2048 62S12-78

Aufzug Rotation synchroner Host brandneuer Original Host Encoder ECN 1313 2048 62S12-78

Funktion:
Positionserkennung: Genaue Messung des Drehwinkels und der Position des Aufzugsmodells und anschließende Echtzeit-Erfassung der spezifischen Positionsinformationen des Aufzugswagens im Schacht.Zum Beispiel:, kann das System durch Zählen und Verarbeitung der Encoder-Impulse genau wissen, auf welcher Etage sich der Fahrstuhl befindet und wie weit er vom Zielgeschoss entfernt ist,Bereitstellung von Grunddaten für das Parken und das Anzeigen des Fahrstuhlbodens.
Geschwindigkeitsfeedback: Die Geschwindigkeitsinformationen des Aufzugsmoduls werden in ein elektrisches Signal umgewandelt und an das Steuerungssystem zurückgegeben.Das Steuerungssystem überwacht die Fahrgeschwindigkeit des Aufzugs in Echtzeit auf der Grundlage dieses Rückkopplungssignals, um sicherzustellen, dass der Aufzug nach der eingestellten Geschwindigkeitskurve läuftWenn die tatsächliche Geschwindigkeit von der eingestellten Geschwindigkeit abweicht, kann das Steuerungssystem rechtzeitig Anpassungen vornehmen, um den reibungslosen und sicheren Betrieb des Aufzugs zu gewährleisten.während der Beschleunigung oder Verzögerung des Aufzugs, kann der Encoder die Geschwindigkeitsänderung in Echtzeit zurückgeben, so dass das System die Motorleistung genau steuern und einen reibungslosen Geschwindigkeitswechsel erzielen kann.
Beurteilung der Fahrtrichtung: Er kann die Drehrichtung des Aufzugsträgers ermitteln, um festzustellen, ob der Aufzug nach oben oder unten läuft.Diese Informationen sind entscheidend für das Aufzugsteuerungssystem, um korrekte logische Urteile und Operationen zu treffenZum Beispiel bei der Steuerung der Türen und der Anrufsignalverarbeitung muss das System entsprechend der Fahrtrichtung des Aufzugs reagieren.

Installationsschritte
Reinigung des Installationsteils: Mit einem sauberen, feinen Tuch die spinnige Welle des Encoder und das spinnige Loch der Installationsspindel abwischen, um Öl, Staub und Verunreinigungen usw. zu entfernen.zur Gewährleistung der Sauberkeit der konischen Paarungsoberfläche.
Einbau des Encoder-Körpers: Die spitze Welle des Encoders wird so in das spitze Loch des Schachts eingelegt, dass die beiden Wellen eng miteinander verbunden sind.und verwenden Sie dann Schrauben der entsprechenden Spezifikationen (z. B. M5×50) zum Anschließen des Encoders an die WelleDas Spannmoment beträgt in der Regel 5 Nm.
Anpassung und Befestigung: Drehen Sie den Encoder sanft um, um zu überprüfen, ob er flexibel dreht. Wenn er nicht flexibel dreht, überprüfen Sie, ob die Schrauben verzerrt installiert sind.die Spannungsschrauben des Encoders anziehenDas Spannmoment beträgt in der Regel 0,65 Nm.
Installation der Encoder-Kurzleitung: Installieren Sie die Encoder-Kurzleitung nach der in der Abbildung gezeigten Methode.Verwenden Sie keine übermäßige Kraft, um die Pins zu verformen, und installieren Sie dann den Encoder-Rückdeckel.
Anschluss der Encoder-Langeleitung: Anschließen des DB15 männlichen Kopfes der Encoder-Langeleitung an den DB15 weiblichen Kopf der kurzen Leitung und ziehen die Schrauben am DB15 männlichen Kopf der langen Leitung an.
