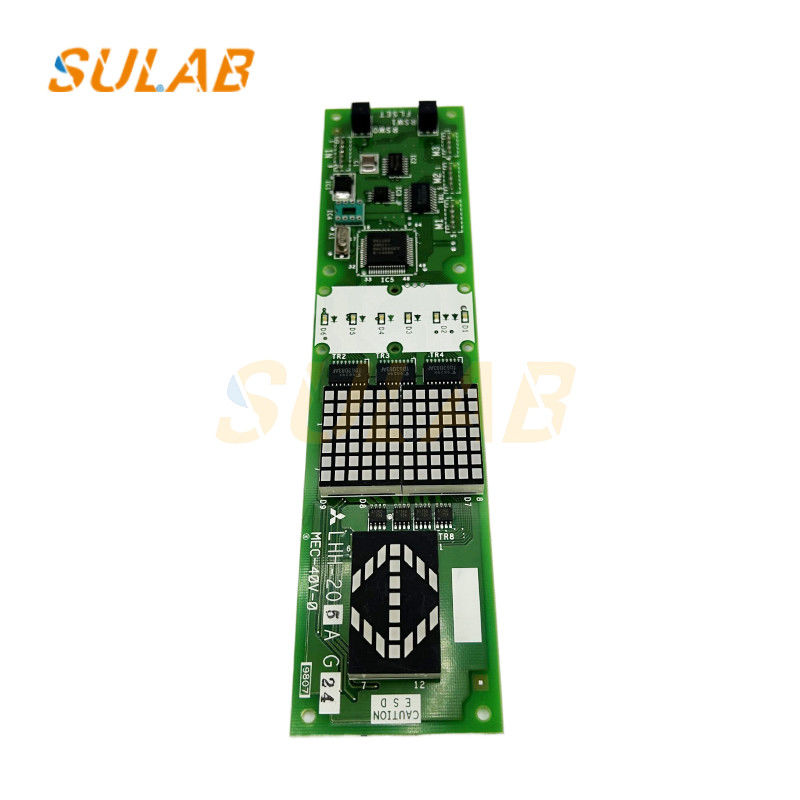

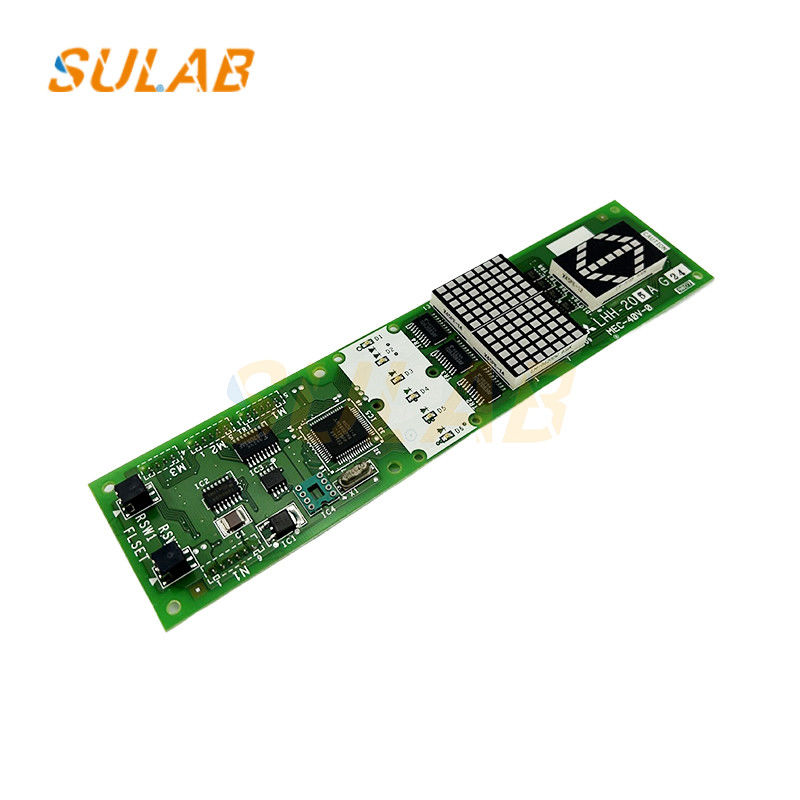

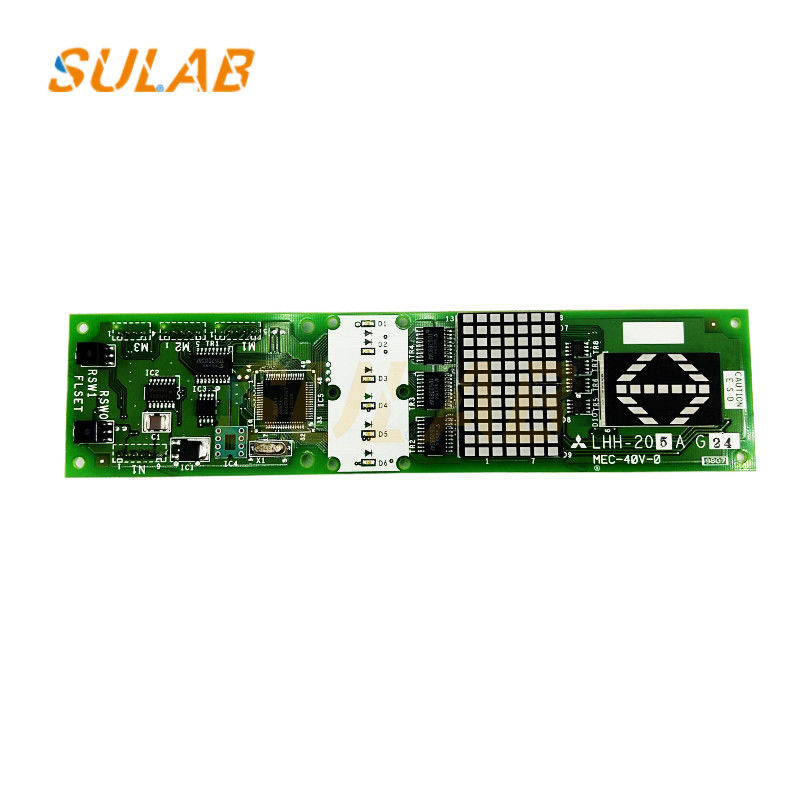

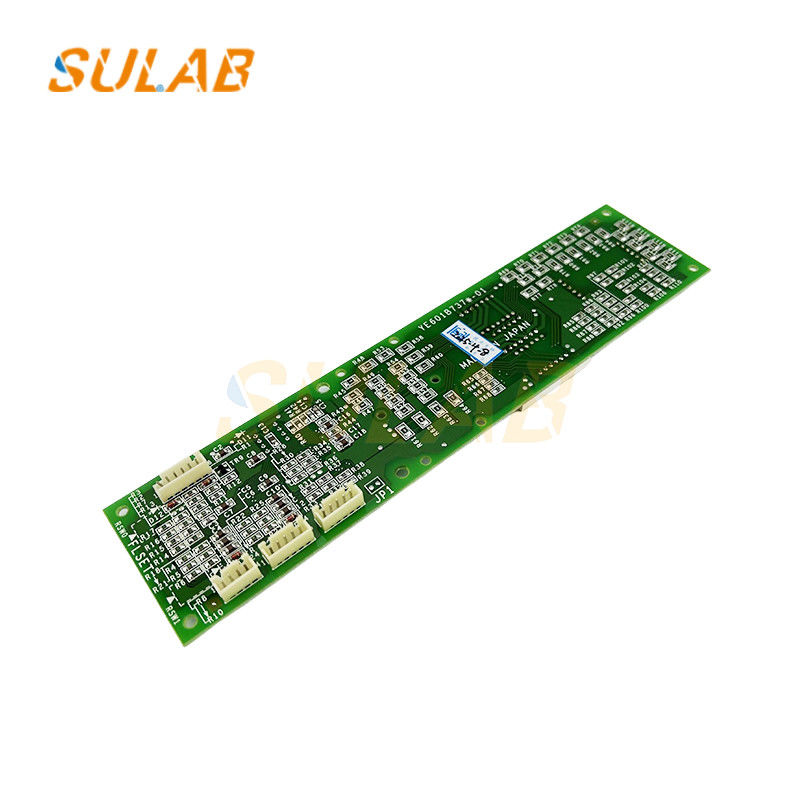

Aufzugsbildschirm LHH-205AG24 Mitsubishi Aufzug Ersatzteile

1. Allgemeine Informationen

• Hersteller:Mitsubishi Electric (Abteilung für Aufzüge und Rolltreppen)

• Modell:LHH-205AG24

• Typ:Aufzugfahrzeug-Betriebsbrett / Anzeigesteuerung

• Allgemeine Anwendung:Installiert in Fahrstuhlwagen, um Knopfinput, Bodenanzeigen und möglicherweise Notfallkommunikation zu steuern.

2. Schlüsselmerkmale und Funktionen

Hauptfunktionen:

• Buttoneingangsverarbeitung¢ Registriert Passagieranfragen (Bodenwahl, Türöffnungs-/Schließbefehle).

• Kontrolle der Bodenanzeige¢ FahrräderLED-Displays mit 7 Segmentenoder andere Indikatoren zur Anzeige der aktuellen Bodenposition.

• Kommunikationsoberfläche¢ Verbindungen zu denHauptliftsteuerung(vermutlich über Serienbus oder CAN-Bus).

• Integration von Notfall und Alarm Kann mit Notstoppknöpfen, Alarmsystemen oder Interkoms verbunden sein.

Technische Spezifikationen (geschätzte):

• Eingangsspannung:Wahrscheinlich.24 V Gleichspannung oder 110 V Wechselstrom(je nach Aufzugsmodell variiert).

• Anzeigetypen:UnterstütztLED- oder LCD-Bodenanzeiger(abhängig vom Fahrstuhlmodell).

• Schaltfläche:Matrix oder direkte Verkabelung für die Tasten des Bedienfelds des Fahrzeugs.

• SicherheitskonformitätErfüllt die Sicherheitsnormen für Aufzüge (EN 81-20/50, ASME A17).1, etc.).

3. Gemeinsame Anwendungen

• In derMitsubishi NEXIEZ, ELENESSA oder ältere Modelle von Aufzügen.

• Typischerweise in:

  • Elektrische Geräte und Geräte für die Herstellung von elektrischen Geräten(innerhalb des Taxis).

  • Hallen für Anrufe(falls mit dem System kompatibel).

4. Fehlerbehebung und häufige Probleme

Symptome eines defekten LHH-205AG24-Boards:

• Schaltflächen, die nicht reagieren(Bodenwahl nicht registriert).

• Anzeigen von Fehlfunktionen(fehlende Segmente, flackernde oder keine Bodenanzeige).

• Der Aufzug friert ein.oder Kommandos ignoriert.

• Fehlercodesim Zusammenhang mit der Kommunikation mit dem Bedienfeld des Fahrzeugs.

Diagnose:

1. Stromversorgung überprüfen(Bestätigen Sie die richtige Spannung an der Platine).

2. Überprüfen Sie die Steckverbinderfür lose oder korrodierte Nadeln.

3. Testknopfinputmit einem Multimeter (Kontrolle der Signalkontinuität).

4. Suchen Sie nach verbrannten Komponenten.(Kondensatoren, Widerstände, Schaltungen).

5. Ersatz und Beschaffungsmöglichkeiten

Wo kann man kaufen?

• Mitsubishi OEM Lieferanten(berechtigte Haltestellen für Aufzugsteile).

• Spezialisten für Aufzugsteile(z. B.Siehe auch: ELEVATORPARTS.COM,Teile für Direktlifte)

• Gebrauchte/renovierte Einheiten(eBay, B2B-Marktplätze verifizieren die Kompatibilität).

Anmerkungen zur Installation:

• Es sollte von zertifizierten Aufzugstechnikern installiert werden.(Sicherheits- und Konformitätsgründe).

• Gewährleistung einer ordnungsgemäßen Übereinstimmung der Modelle(Vergleiche mit der Seriennummer des Aufzugs).
