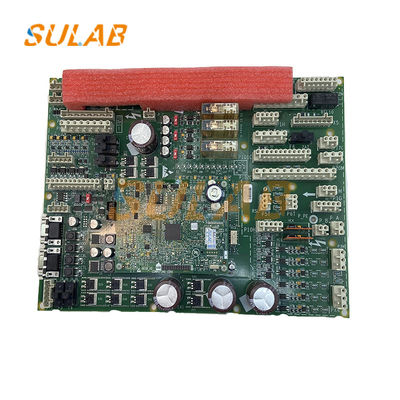

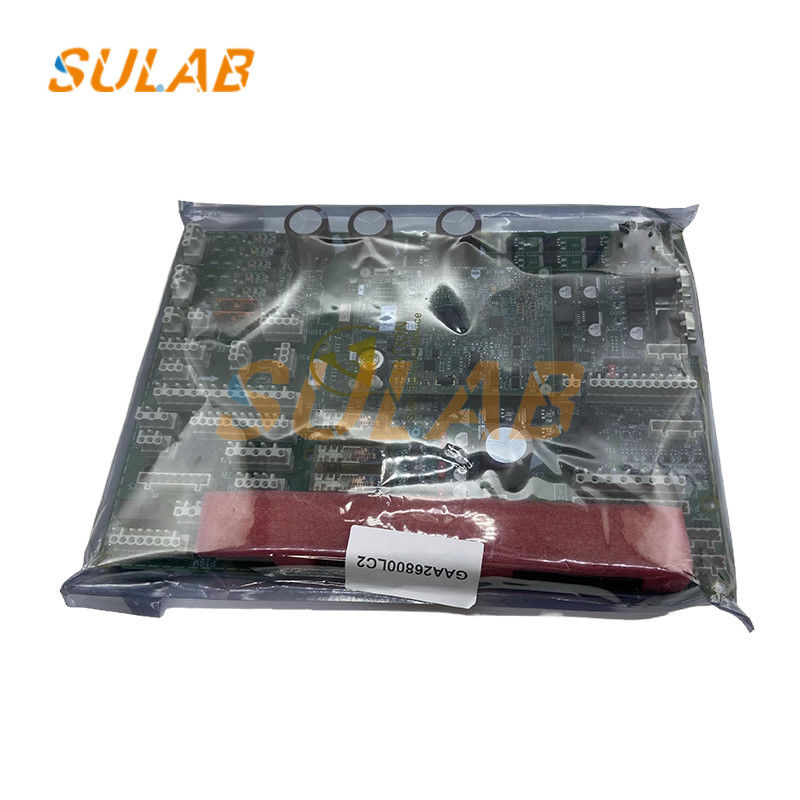

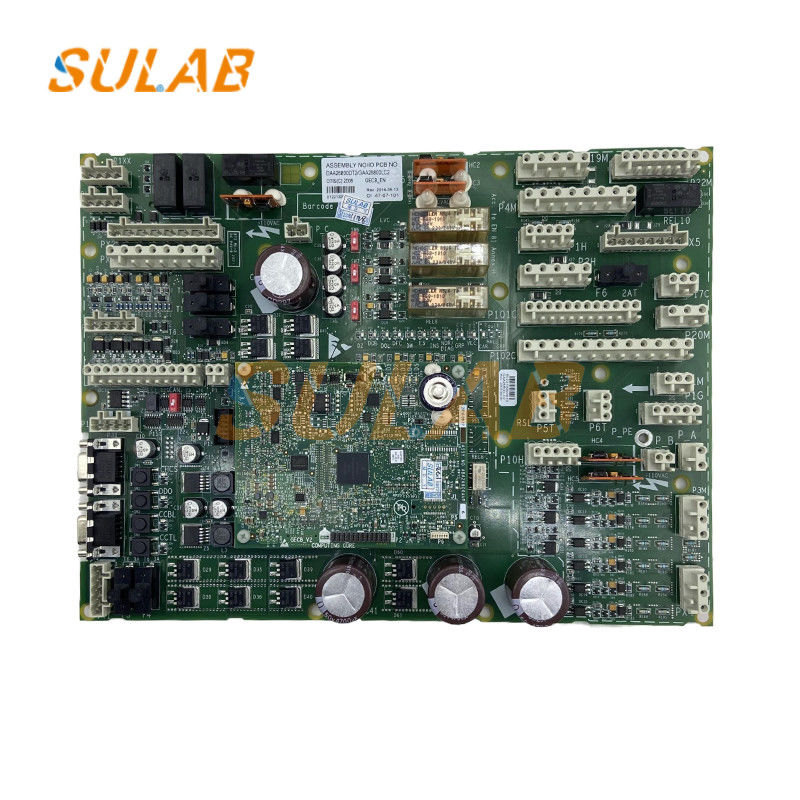

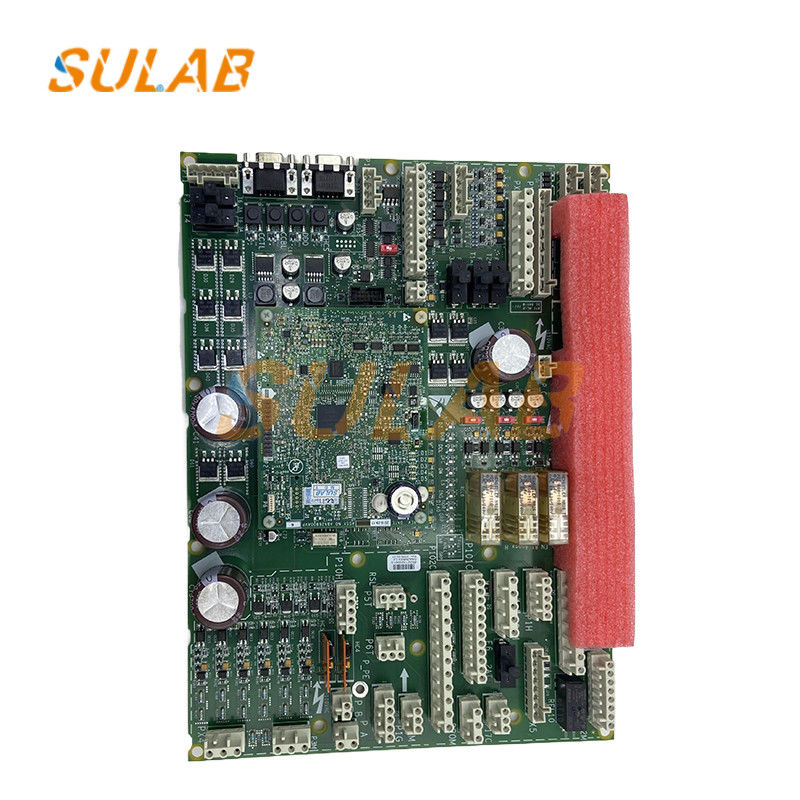

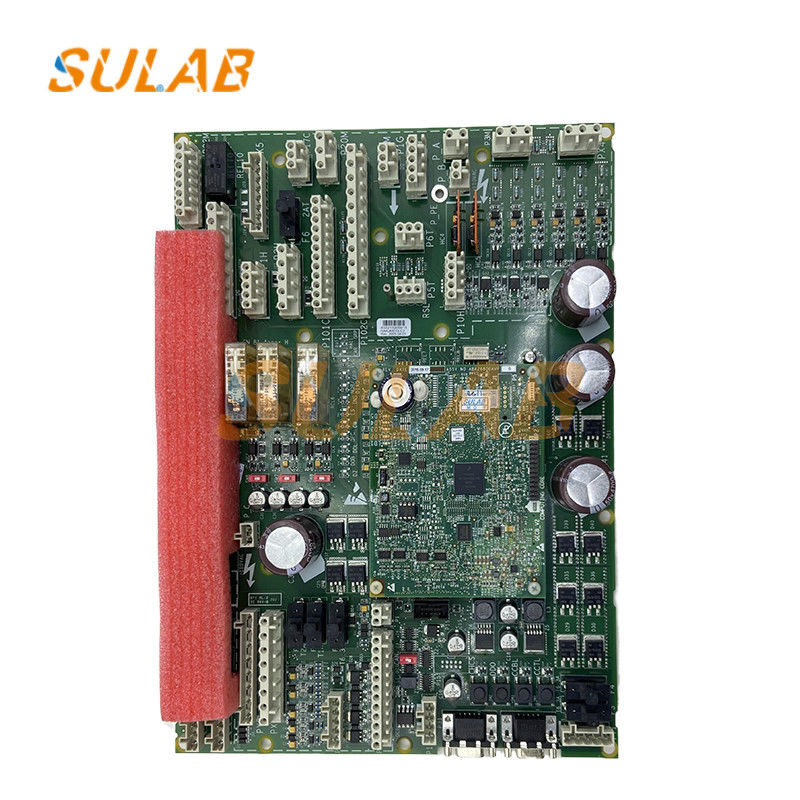

OTIS Aufzugskreis GECB Haupt-PCB-Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Einzelheiten fürOTIS Aufzugskreis GECB Haupt-PCB-Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Bilder für OTIS Aufzugskreis GECB Haupt-PCB-Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Der OTIS-OVF30-Wechselrichter ist der Wechselrichter, der mit dem 300-Volt-Steuerungssystem des frühen OTIS-Aufzugs ausgestattet ist.die Wahrscheinlichkeit einer Beschädigung der Platine ABA26800XU1 (oder XU2) im Wechselrichter ist relativ hoch. Ich habe viele Wechselrichter repariert. Jetzt werde ich mit Ihnen die Fehler teilen, die leicht zu beschädigen und schwer zu finden sind. Wenn es irgendwelche Mängel gibt, weisen Sie bitte darauf hin.

Fehler 1: Strom normal eingeschaltet, das Inverter-Hauptbrett zeigt X04A an, und das UDX-Licht auf diesem Brett schaltet sich immer wieder ein und aus.und das BRK-Licht ist nicht an.

Fehlerpunkt: Dieser Fehler wird in der Regel durch ein Problem im IGBT-Antriebssignalkreislauf an der Steuerplatine verursacht,die im Allgemeinen durch die Erhöhung des Widerstandswerts des Widerstands R118-R124=499 Ohm verursacht wirdDer Ersatz des defekten Widerstands kann das Problem lösen.

Fehler 2: Strom normal eingeschaltet, Inverter-Hauptbrett zeigt X04A an, Wartungsarbeiten beginnen, das UDX-Licht auf diesem Brett schaltet sich immer wieder ein und aus, während das UDX-Relee immer wieder anzieht,und das BRK-Licht leuchtet wieder ein und aus.

Fehlerpunkt: Dieser Fehler wird in der Regel durch die Erhöhung des Widerstands des Stromprobenwiderstands im Stromdetektionskreis verursacht.R152 steigtErsetzen Sie sie einfach.

Elektronische Aufzugsplatten, einschließlich Türmaschinenplatten, Encoderplatten, I/O-Platten, Hauptsteuerplatten, Anrufkommunikationsplatten und Anzeigetafeln.

Die häufig verwendeten elektronischen Aufzugsplatten können in der Regel in folgende Module unterteilt werden:

1- Stromversorgungsmodul, in der Regel mit Gereglerkreis, Spannungsstabilisierungskreis, Filterkreis; Stromversorgungsüberwachungskreis;

2Kernverarbeitungsmodul, einschließlich CPU (oder MCU, DSP-Prozessor), EEPROM, RAM, Adresssignal-Decodierungsschaltung, Schwingungsschaltung, Reset-Schaltung, Watchdog-Schaltung
