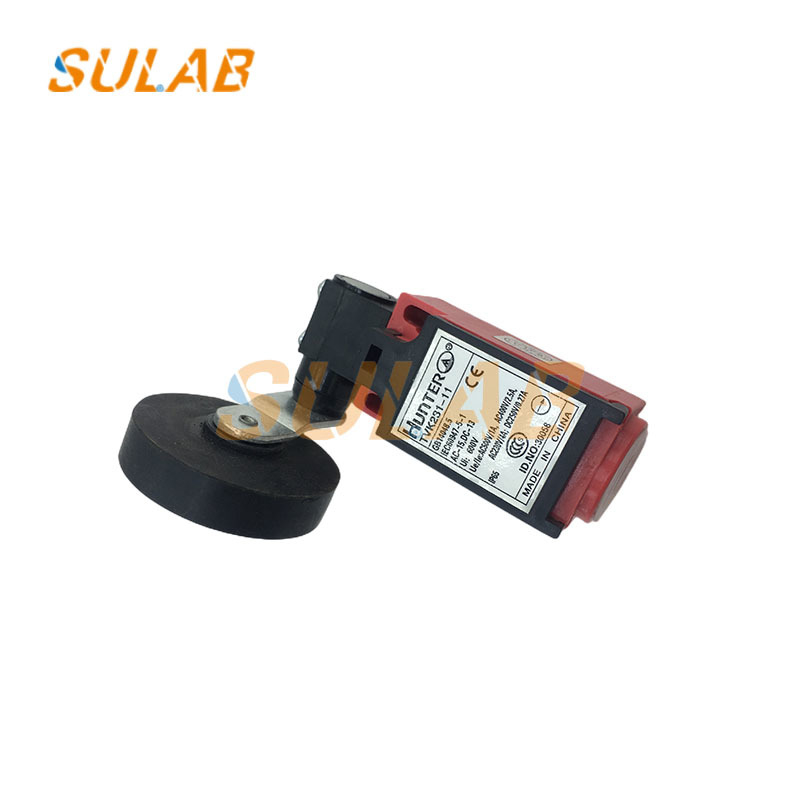

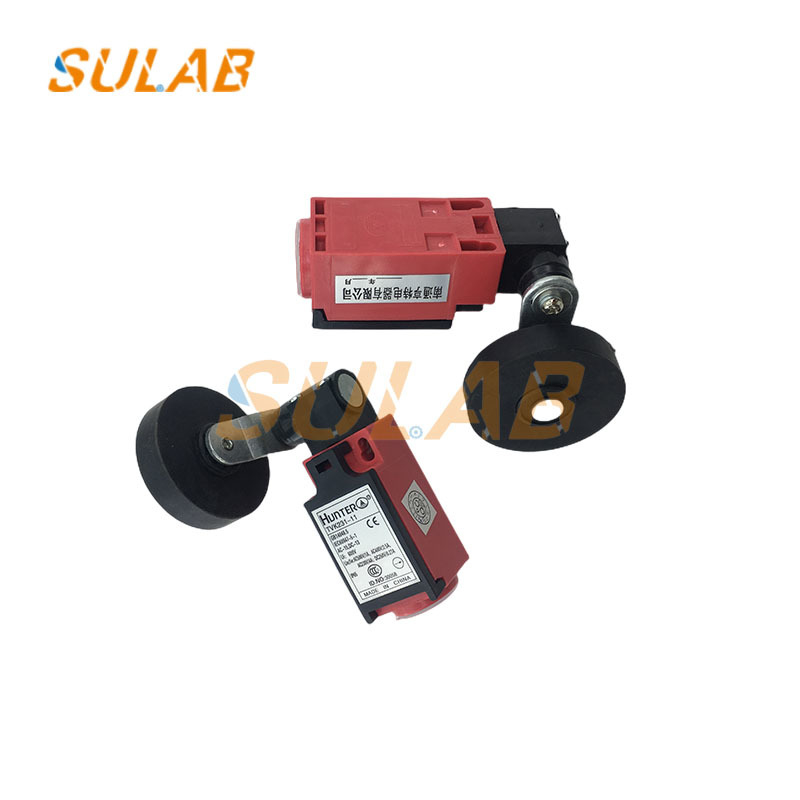

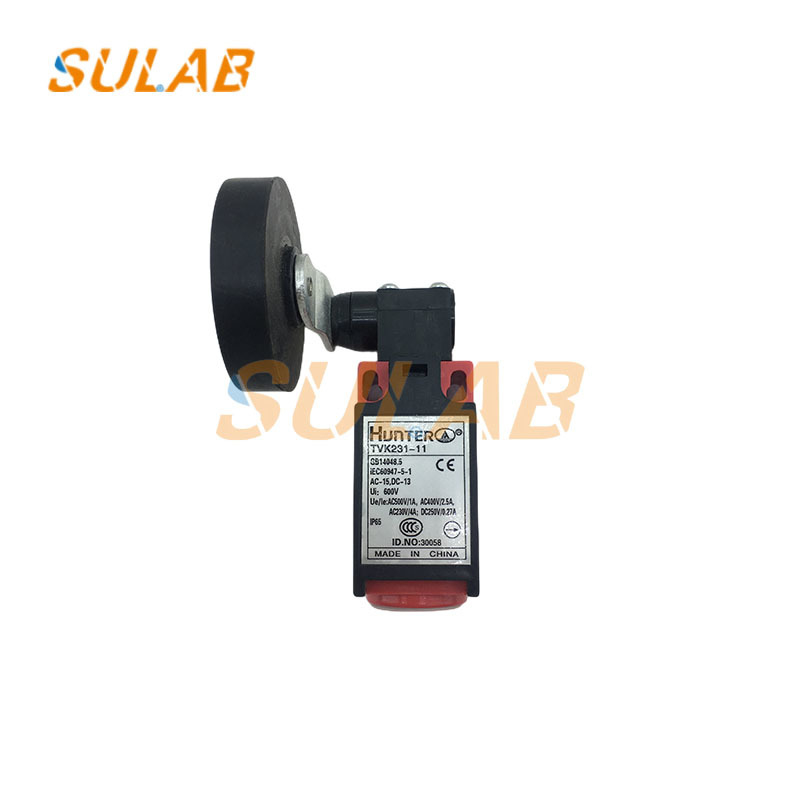

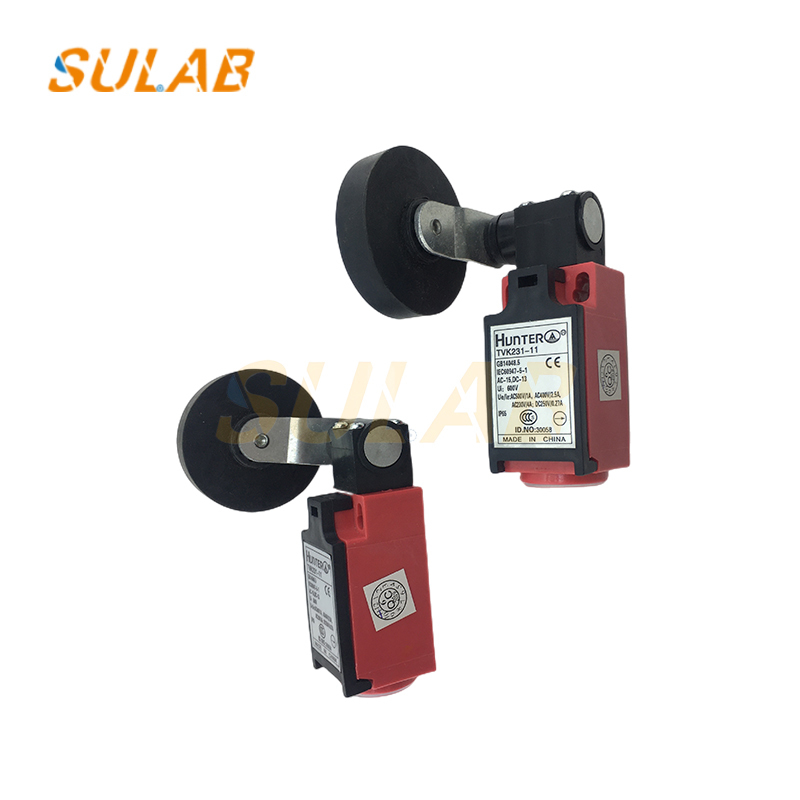

SULAB TVK231-11 Aufzugsgrenzschalter 1-2 mm Lücke

Aufzugszubehör Endschalter Hochwertiger neuer Aufzugscontroller Aufzugstürschalter Endschalter TVK231-11

Installationsmethode
Bestimmen Sie den Installationsort: Installieren Sie den Endschalter basierend auf dem Verfahrweg der beweglichen Teile des Geräts in der Nähe des Endes seines Verfahrwegs, um sicherzustellen, dass der Endschalter genau erkennt, wenn das Teil die eingestellte Position erreicht.
Wählen Sie eine Befestigungsmethode: Gängige Befestigungsmethoden sind Verschrauben und Klemmen. Wählen Sie die geeignete Befestigungsmethode basierend auf dem Endschaltertyp und der Gerätekonstruktion. Verwenden Sie geeignete Befestigungselemente, wie z. B. Schrauben oder Klemmen, um den Endschalter an der ausgewählten Stelle sicher zu befestigen.
Stellen Sie die Beziehung zwischen dem Auslösebauteil und dem beweglichen Teil sicher: Stellen Sie sicher, dass das Auslösebauteil des Endschalters, wie z. B. ein Stößel oder eine Rolle, senkrecht zur Kontaktfläche des beweglichen Teils steht, wobei ein Spalt von 1-2 mm verbleibt, um starre Stöße zu vermeiden. In Hochfrequenz-Stoßszenarien können Gummipuffer zur Energieabsorption hinzugefügt werden.
Anschließen des Stromkreises: Ein Endschalter hat typischerweise drei Pins: Common (COM), Normally Open (NO) und Normally Closed (NC). Verbinden Sie ein Ende des Kabels mit einer Stromversorgung, einem Controller oder einem anderen Gerät und das andere Ende mit den entsprechenden Pins am Endschalter. Wenn Sie einen Alarm oder ein Signal auslösen müssen, wenn die Maschine anhält, verbinden Sie das Kabel mit dem NO-Anschluss; wenn Sie ein Signal oder einen Alarm auslösen müssen, wenn die Maschine eine bestimmte Position erreicht, verbinden Sie es mit dem NC-Anschluss.

Debugging-Methoden
Installation und Befestigungsprüfung: Überprüfen Sie, ob der Endschalter korrekt installiert und sicher befestigt ist, ohne dass er sich gelockert hat oder heruntergefallen ist.
Manueller Auslösetest: Betätigen Sie den Endschalter manuell, um zu beobachten, ob er ordnungsgemäß ein Steuersignal ausgibt. Dies kann durch Beobachtung des Ein- und Ausschaltens der Kontrollleuchte oder durch Messung der Durchgängigkeit des Stromkreises mit einem Multimeter bestätigt werden.
Einstellen der Auslöseempfindlichkeit: Wenn die Auslöseempfindlichkeit des Endschalters nicht den Anforderungen entspricht, passen Sie die Federspannung oder den Kontaktdruck an. Anpassungen sollten schrittweise vorgenommen werden, und die Reaktion des Schalters sollte beobachtet werden.
Simulationstest: Schalten Sie das Gerät ein und führen Sie einen Simulationstest an der mechanischen Ausrüstung durch, um die Leistung des Endschalters während des tatsächlichen Betriebs zu beobachten. Stellen Sie sicher, dass er zum richtigen Zeitpunkt auslöst und den Verfahrweg der mechanischen Ausrüstung genau steuert.
Überwachung des Temperaturanstiegs am Kontakt: Überwachen Sie während des Betriebs unter tatsächlicher Last den Temperaturanstieg am Kontakt mit einem Thermometer oder einem anderen Werkzeug. Der Temperaturanstieg sollte 50 °C nicht überschreiten, um Kontaktkorrosion zu vermeiden.
Aufzeichnen der Debugging-Ergebnisse: Detaillierte Aufzeichnungen der Debugging-Ergebnisse, einschließlich der Auslöseposition des Schalters, der Auslöseempfindlichkeit, des Schaltkreiszustands und anderer Informationen, werden zur Referenz bei späteren Wartungs- und Reparaturarbeiten aufbewahrt.
