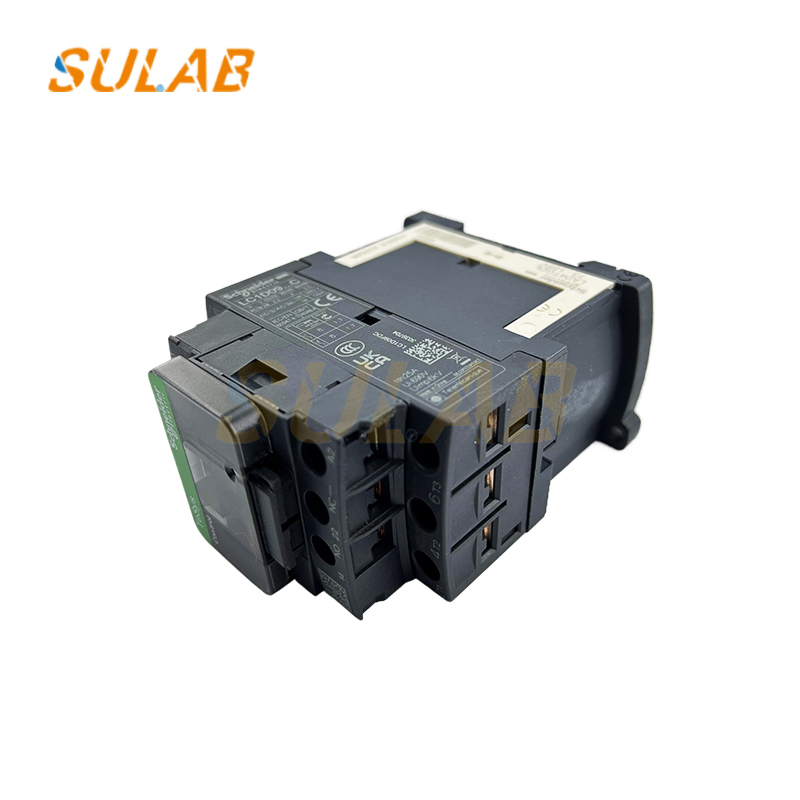

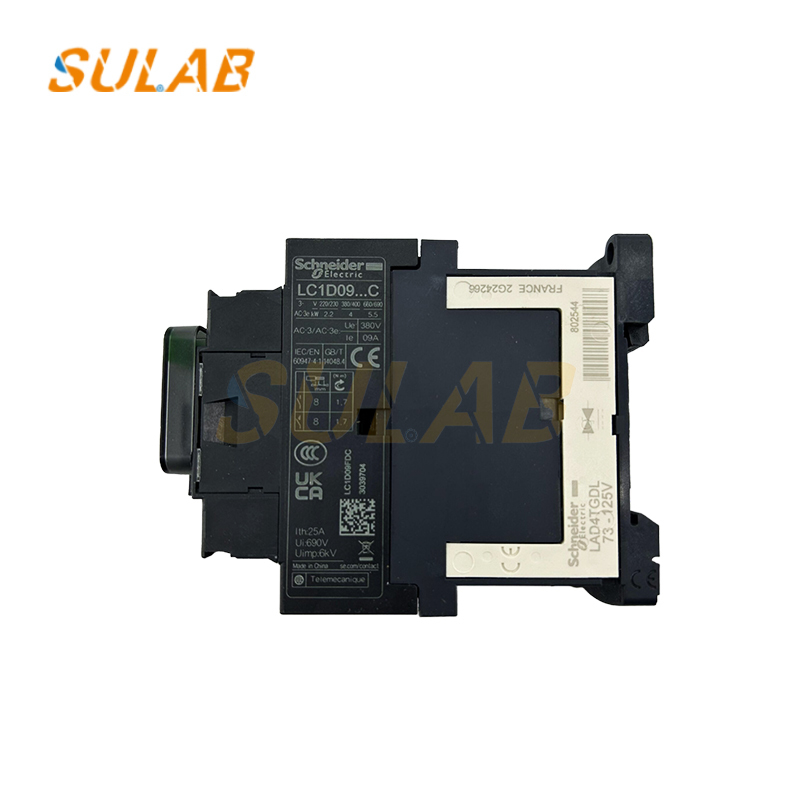

Schneider Original Wechselstromkontakt LC1D09BDC LC1D09FDC Gleichstromkontakt

Schneider Original AC Schütz LC1D09BDC LC1D09FDC DC Schütz

• Strukturelle Zusammensetzung
  • Elektromagnetisches System: Es umfasst bewegliche und statische Eisenkerne, eine Anzugsspule und eine Reaktionsfeder. Wenn die Anzugsspule erregt wird, wird ein Magnetfeld erzeugt, wodurch der bewegliche Eisenkern die Kraft der Reaktionsfeder überwindet und sich mit dem statischen Eisenkern anzieht; wenn die Spule stromlos wird, verschwindet das Magnetfeld und der bewegliche Eisenkern setzt sich unter der Wirkung der Reaktionsfeder zurück.

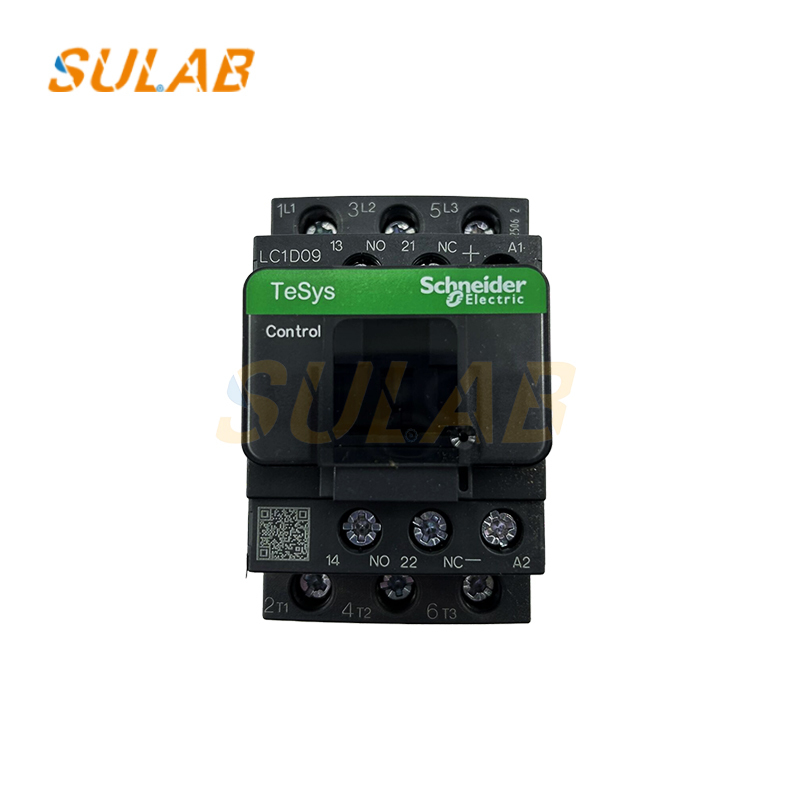

  • Kontaktsystem: Es verwendet eine Doppelunterbrechungs-Brückenkontaktstruktur, im Allgemeinen mit drei Paaren von normalerweise offenen Hauptkontakten, die zum Verbinden und Trennen des Hauptstromkreises verwendet werden. Darüber hinaus kann es mit NO (normalerweise offen) und NC (normalerweise geschlossen) Hilfskontakten ausgestattet sein, die für die Signalrückmeldung oder die Verriegelungssteuerung des Steuerkreises verwendet werden.
  • Lichtbogenlöschsystem: Großkapazitätsschütze (über 20A) verwenden Schlitz-Lichtbogenlöschhauben und Lichtbogenlöschgitterplatten zur Lichtbogenlöschung; Schütze mit geringer Kapazität verwenden Doppelunterbrechungskontakte zur Lichtbogenlöschung, elektrische Kraft-Lichtbogenlöschung, Zwischenphasen-Lichtbogenplatten zur Lichtbogenisolierung und Ton-Lichtbogenlöschhauben zur Lichtbogenlöschung.

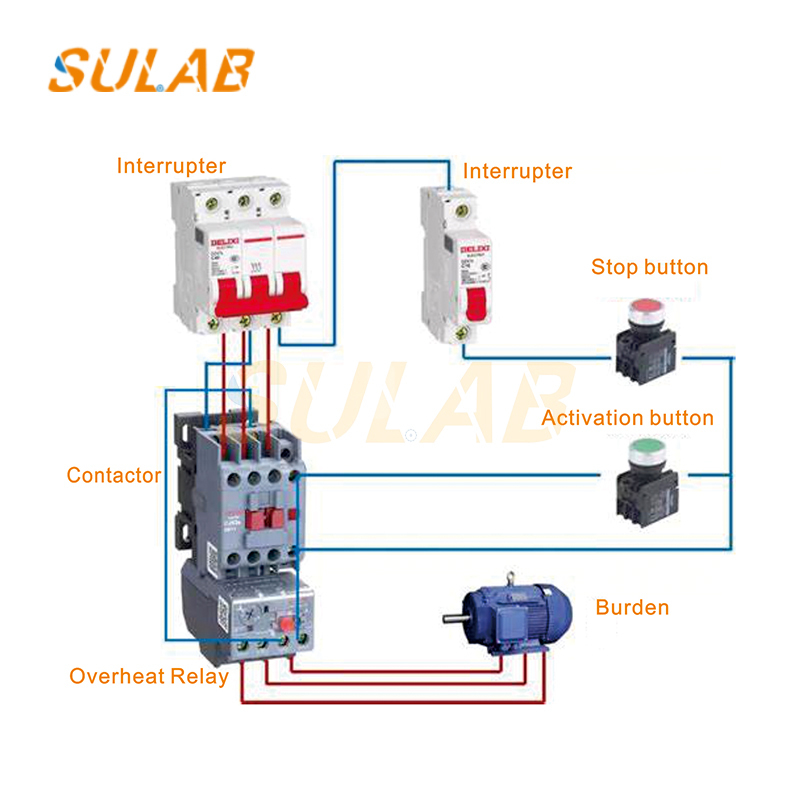

• Funktionsprinzip: Wenn die elektromagnetische Spule des Schützes an die Nenn-DC-Spannung angeschlossen ist, wird in der Spule ein Magnetfeld erzeugt. Unter der Wirkung der elektromagnetischen Anziehung überwindet der statische Eisenkern die Reaktionskraft der Feder, zieht den beweglichen Eisenkern an den statischen Eisenkern an und stellt den Kontakt zwischen den beweglichen und statischen Kontakten her, wodurch der Hauptstromkreis und der Steuerkreis verbunden werden; wenn die Spule stromlos wird, verschwindet die elektromagnetische Anziehung des statischen Eisenkerns, und der bewegliche Eisenkern setzt sich unter der Reaktionskraft der Feder zurück, wodurch sich die beweglichen Kontakte von den statischen Kontakten trennen und der Hauptstromkreis und der Steuerkreis unterbrochen werden.
• Technische Parameter
  • Nennstrom: 9A.
  • Spulenspannung: Üblicherweise 110V DC, und andere Optionen wie DC 12V, 24V, 48V, 220V sind ebenfalls verfügbar.
  • Pole: 3P, d.h. ein dreipoliger Schütz.
  • Spannungspegel: Es kann in Stromkreisen mit einer AC-Spannung von bis zu 660V (690V) verwendet werden. Unter der AC-3-Anwendungskategorie kann es normal arbeiten, wenn die Betriebsspannung 380V beträgt.
  • Aktionseigenschaften: Die DC-Anzugsspannung beträgt 85-110%Us, und die Freigabespannung beträgt 10-75%Us.
