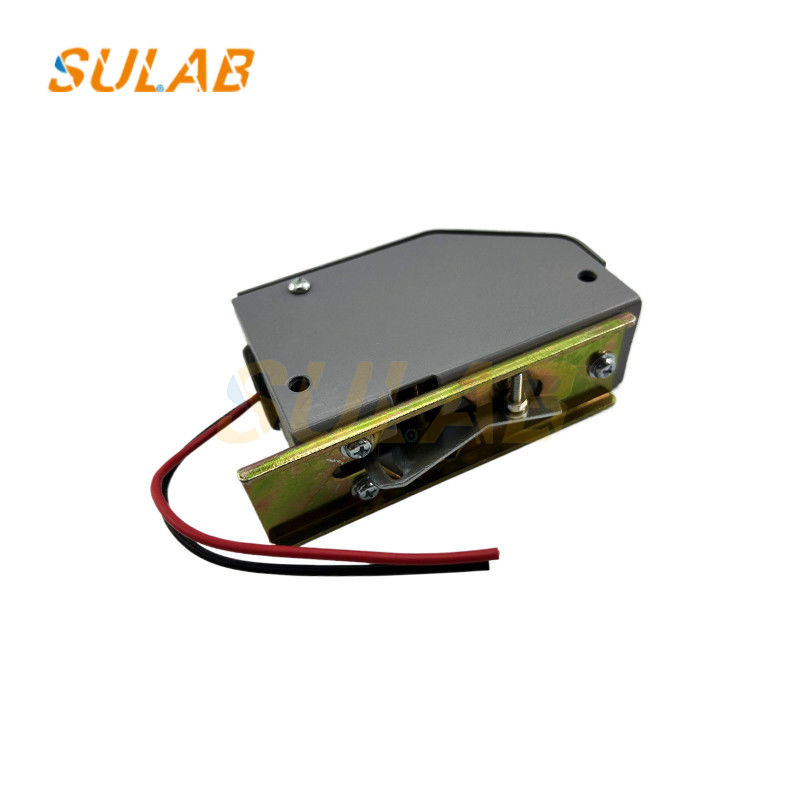

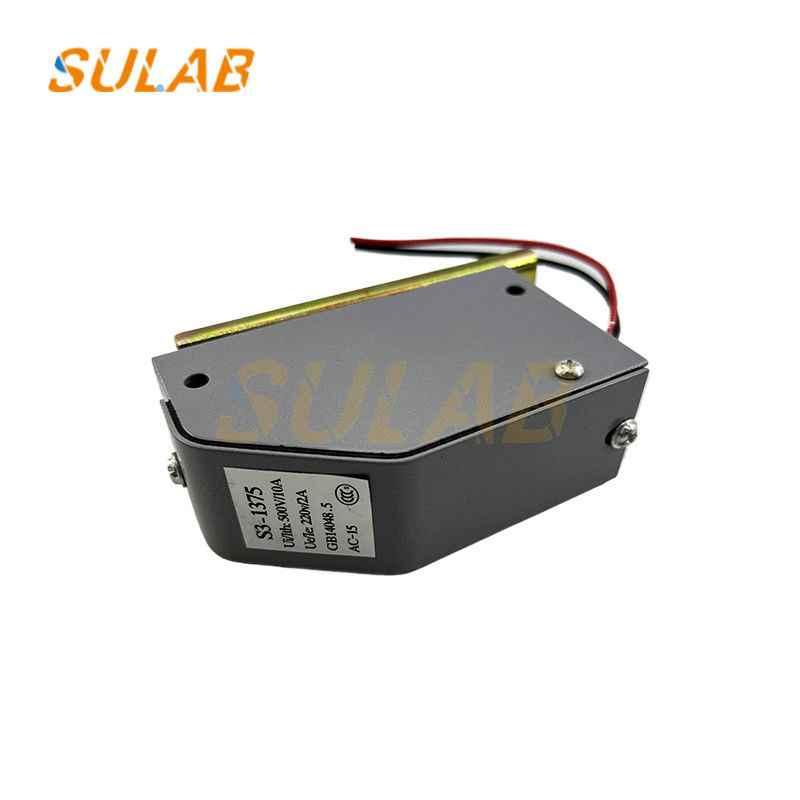

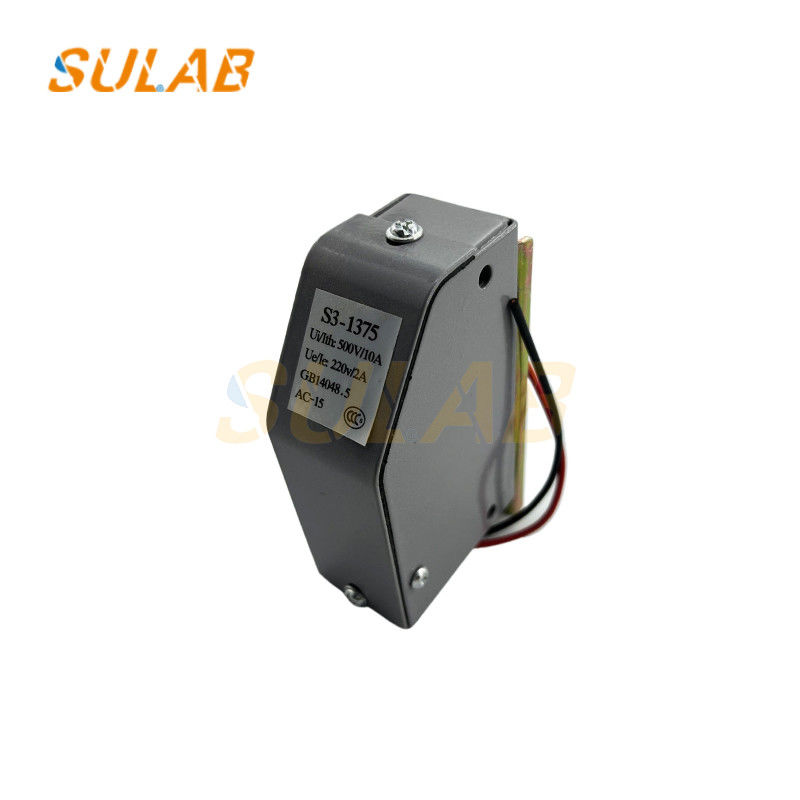

Hochwertiger neuer Aufzugssteuerung Aufzugsfahrbegrenzung Schalter Geschwindigkeitsbegrenzer Schalter S3-1375

Hochwertiger neuer Aufzugssteuerung Aufzugsfahrbegrenzung Schalter Geschwindigkeitsbegrenzer Schalter S3-1375

Installationsschritte
Bereiten Sie Werkzeuge und Materialien vor: Bereiten Sie Werkzeuge wie Schraubenschlüssel, Zangen, Schraubendreher, Multimeter und zugehörige Zubehörteile wie Schrauben und Dichtungen vor.
Bestimmung der Anlageposition: Der Schalter für den Geschwindigkeitsbegrenzer wird in der Regel oben im Aufzugschacht installiert und mit dem oberen Teil des Aufzugs verbunden.Es ist in der Regel mit dem Geschwindigkeitsbegrenzer und Spannungsgerät installiertEs sollte sichergestellt werden, daß der Schalter in der Anlageposition die Wirkung des Geschwindigkeitsbegrenzers oder -spanners genau wahrnehmen kann.
Anbringen des Geschwindigkeitsbegrenzersitzes: Gemäß den Anweisungen für den Anbau des Geschwindigkeitsbegrenzersitzes wird der Geschwindigkeitsbegrenzersitz fest in der festgelegten Position angebracht.Sie können ein Niveau verwenden, um sicherzustellen, dass es eben ist und zu vermeiden, Neigung.
Installieren des Geschwindigkeitsbegrenzers und der zugehörigen Komponenten: Installieren Sie den Geschwindigkeitsbegrenzer auf dem Geschwindigkeitsbegrenzersitz und befestigen Sie ihn fest.Sicherstellen, dass die Kette oder das Drahtseil eine moderate Spannung aufweist und reibungslos läuft.
Anbringen des Geschwindigkeitsbegrenzers: Anbringen des S3-1375-Schalters in geeigneter Position, so dass er durch die Wirkung des Geschwindigkeitsbegrenzers oder Spanners normal ausgelöst werden kann.Es wird im Allgemeinen durch Schrauben befestigt. Stellen Sie sicher, dass es fest installiert ist und sich nicht durch die Vibration des Aufzugbetriebs löst.
Anschlussleitung: Gemäß dem Drahtdiagramm des Schalters schließen Sie die Drähte des Geschwindigkeitsbegrenzers an das Aufzugsteuerungssystem an.eine gemeinsame Linie mit dem normalerweise geschlossenen Punkt verbunden ist, und in Serie an die Schaltung oder an die PLC-Schnittstellenschleife angeschlossen. achten Sie darauf, die Sicherheitsschalterleitung, Aktionsmotorleitung, Reset-Motorleitung usw. zu unterscheiden, stellen Sie sicher, dass die Verbindung korrekt ist,und die Gelenke mit Isolierband verpacken, um Kurzschluss und Leitungszählverlust zu vermeiden.

Fehlerbehebungsschritte
Überprüfen Sie die Anlage: Überprüfen Sie, ob der Schalter für den Geschwindigkeitsbegrenzer fest installiert ist, ob das Verbindungskabel nicht locker oder beschädigt ist und ob andere Teile des Aufzugs nicht beeinträchtigt werden.GleichzeitigDer Kontakt zwischen dem Geschwindigkeitsbegrenzer und der Führungsschiene sollte gut sein, ohne Auflösung oder übermäßigen Verschleiß.
Überprüfen Sie das Schaltkreislaufsystem: Vor dem Einschalten überprüfen Sie mit Hilfe eines Multimeters den Einschaltzustand des Schaltkreises des Geschwindigkeitsbegrenzers, um sicherzustellen, dass der Hauptkreislauf,Steuerungsschaltung und Signalquelle sind ohne Kurzschluss oder offenen Schluss korrekt verbunden.
Debugging ohne Last: Schalten Sie den Liftbetrieb ein, stellen Sie den Lift in den Wartungsbetriebsmodus ein und lassen Sie ihn ohne Last laufen.Sie können den Schalter leicht berühren, um zu überprüfen, ob die Aufzugsteuerung Kreis kann normal reagieren und ob die Aufzug Betrieb Kreis abgeschnitten werden kann.
Simulierte Übergeschwindigkeitsprüfung: Verwenden Sie ein professionelles Geschwindigkeitsbegrenzer-Prüfgerät oder steuern Sie manuell die Fahrgeschwindigkeit des Aufzugs, um die Übergeschwindigkeit des Aufzugs zu simulieren.Wenn die Drehzahl die eingestellte Drehzahl des Drehzahlbegrenzers erreichtÜberprüfen Sie, ob der Geschwindigkeitsbegrenzer rechtzeitig wirkt, schalten Sie die Hauptstromversorgung ab und stoppen Sie den Aufzug.
Kalibrieren des Geschwindigkeitsbegrenzungsschalters: Wenn festgestellt wird, dass sich die Geschwindigkeit des Geschwindigkeitsbegrenzungsschalters vom eingestellten Wert abweist,Es ist notwendig, sie nach den technischen Spezifikationen und dem Bedienhandbuch des Schalters zu kalibrieren., und die relevanten Parameter wie die Federvorladung so einstellen, dass die Geschwindigkeit genau ist.
Prüfung der Wiederaufsetzungsfunktion: Nach Betätigung des Geschwindigkeitsbegrenzerschalters wird manuell oder automatisch der Geschwindigkeitsbegrenzer wiederaufgesetzt, um zu prüfen, ob die Stromversorgung des Aufzugsträgers wiederhergestellt werden kann.ob der Aufzug normal wieder anlaufen kann, und stellen Sie sicher, dass die Wiederherstellungsfunktion normal ist.
Prüfung der Fehlersicherungsfunktion: Simulation einiger Fehlerbedingungen, z. B. Entgleisung eines Aufzugs, kaputte Schienen usw.um zu prüfen, ob der Schalter des Geschwindigkeitsbegrenzers die Stromversorgung rechtzeitig abschalten und eine Fehlerschutzfunktion ausüben kann.
