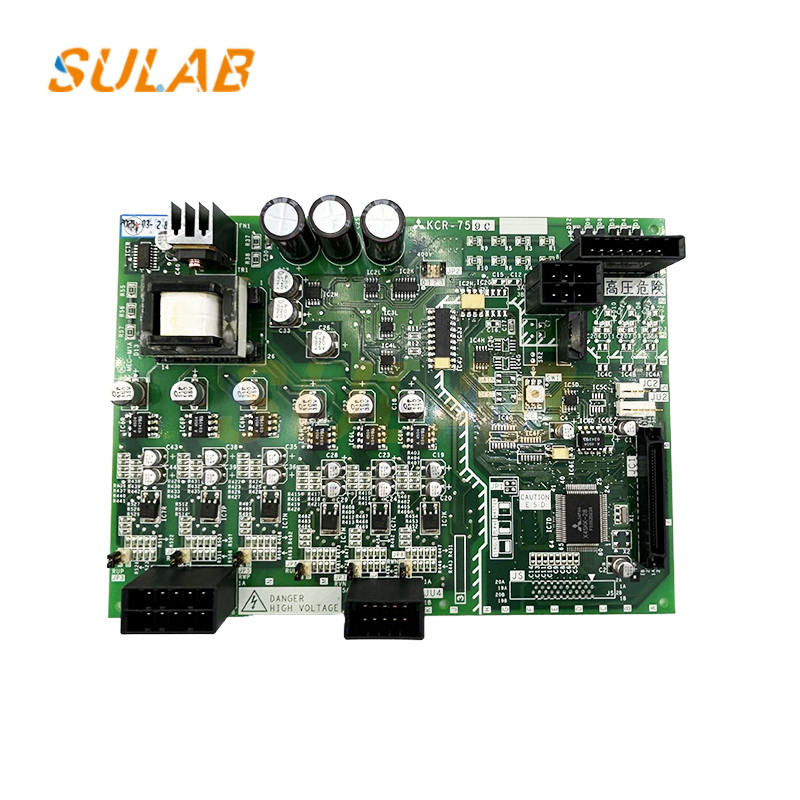

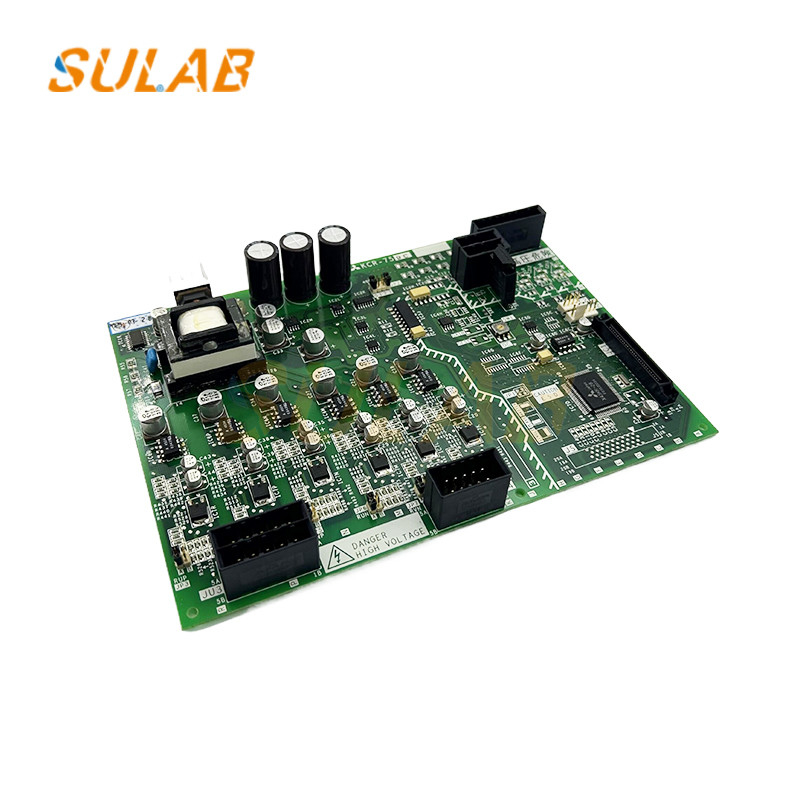

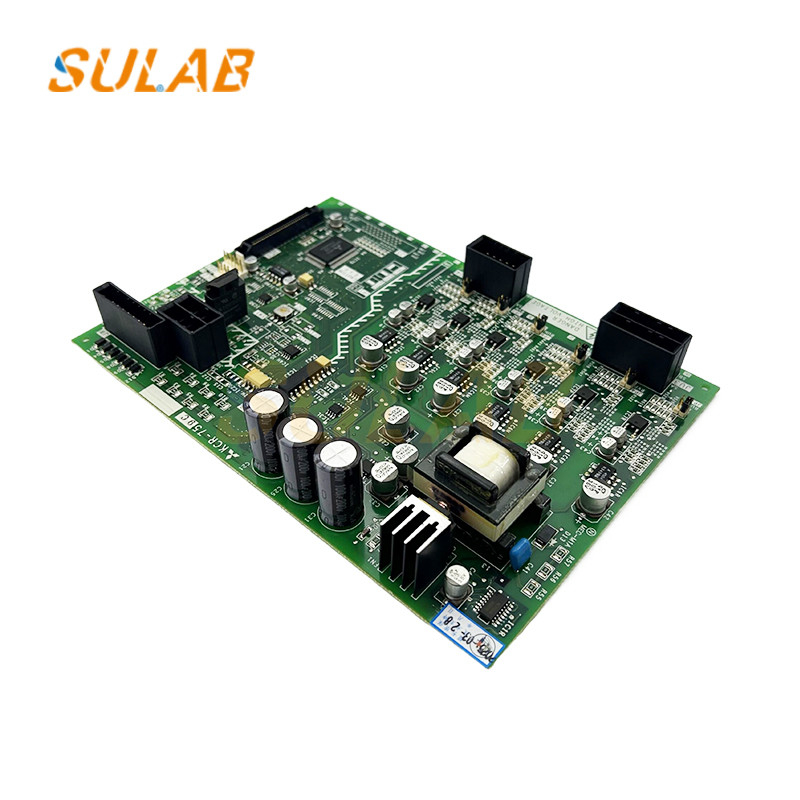

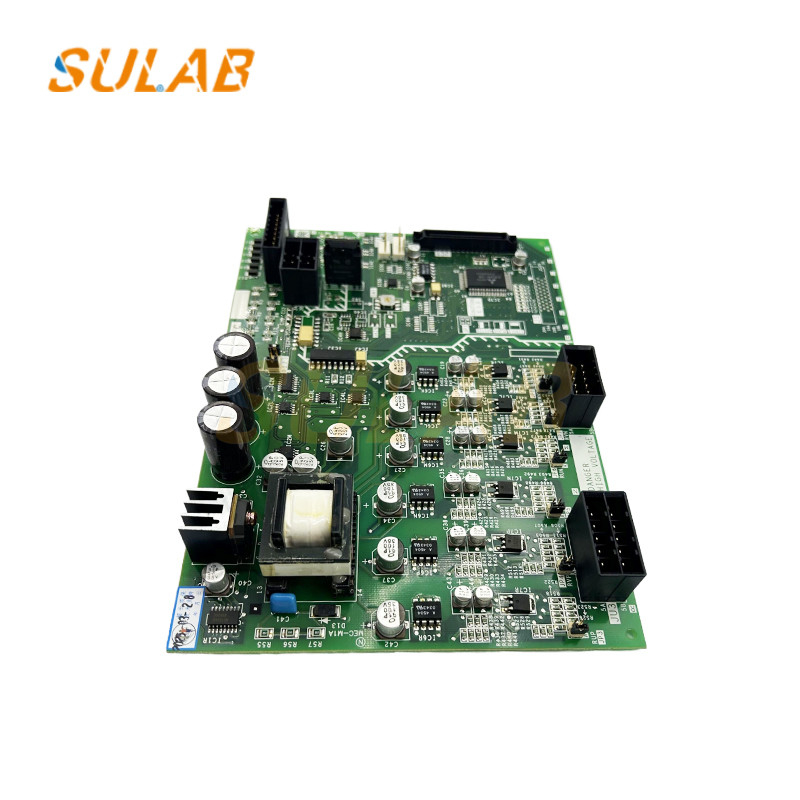

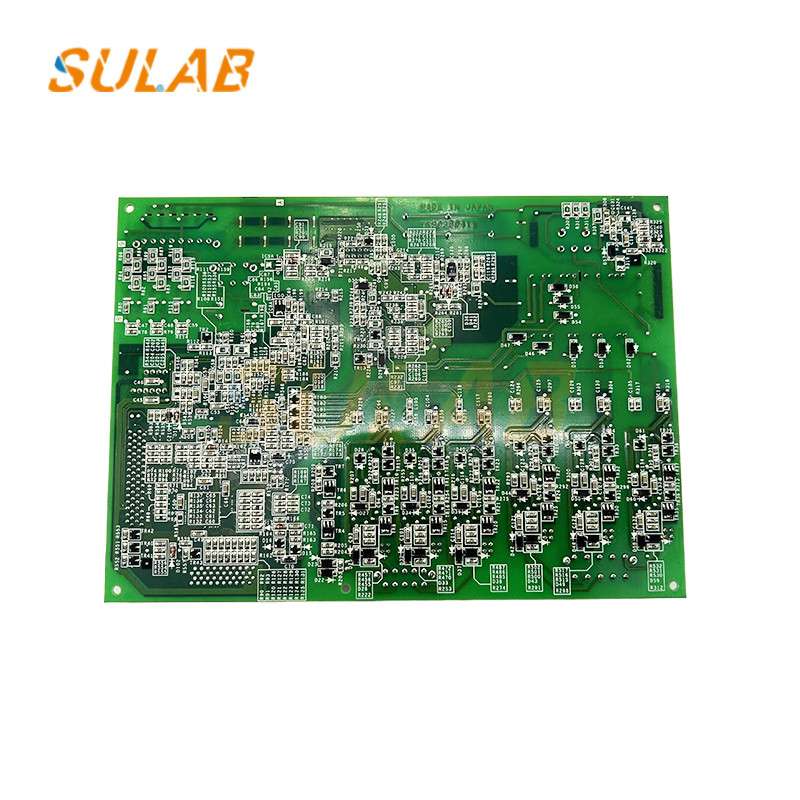

Aufzugs-PCB-Board Mitsubishi KCR-759C Aufzugsteile

1. Allgemeine Spezifikationen

• Modell:KCR-759C

• Anwendung:Aufzugssteuerung (vermutlich für Türsteuerung, Signalverarbeitung oder Motorsteuerung)

• Kompatibilität:Konzipiert für Mitsubishi-Aufzugmodelle (genaue Kompatibilität hängt von der Serie ab)

2. PCB-Design und -Fertigung

• Anzahl der Schichten:Wahrscheinlich ein4 bis 6 Schichten PCB(für Signalintegrität und Leistungsverteilung)

• Material:FR-4 (flammbeständiges Epoxyllaminat)

• Kupferdicke:1 oz oder 2 oz (für die Leistung)

• Oberflächenbearbeitung:Bleifreies HASL (Hot Air Solder Leveling) oder ENIG (Electroless Nickel Immersion Gold) zur Korrosionsbeständigkeit

3. Schlüsselkomponenten

• Mikrocontroller/Prozessor:Mitsubishi-spezifische Schaltanlage (möglicherweise ein firmeneigener Mitsubishi-Chip oder ein Renesas/Microchip-basierter Controller)

• Leistungsregelung:mit einer Leistung von mehr als 50 W

• Relais/Festkörperschalter:für die Steuerung von Motoren/Türen

• mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Für die Signalisolierung und Lärmreduktion

• Verbindungen:mit einer Breite von nicht mehr als 30 mm

• Schutzschaltkreise:Sicherungen, TVS-Dioden und EMI-Filter

4. Produktionsprozess

1. Schematisches und Layout Design- Entworfen unter Verwendung von CAD-Tools (Altium, Eagle oder Mitsubishi's proprietäre Software).

2. Herstellung von PCB️ Ätzen, Bohren und Schichten stapeln.

3. Beschaffung von Komponenten- OEM-zugelassene Komponenten (Mitsubishi kann spezialisierte Lieferanten verwenden).

4. SMT-Versammlung¢ Automatisierte Pick-and-Place-Maschinen für SMD-Komponenten.

5. Durchlöchernde Montage- Hand- oder Wellenlöten für größere Bauteile.

6. Prüfung und Qualitätskontrolle- Ich weiß.

   • In-Circuit-Tests (ICT)- Überprüft die elektrischen Verbindungen.

   • Funktionale PrüfungSimuliert den Aufzug.

   • Umweltbelastungstests¢ Prüfung der Schwingungs-/Temperaturbeständigkeit.

5. Konformität und Zertifizierungen

• Sicherheitsnormen:Einheitliche Vorschriften für die Sicherheit von Aufzügen

• EMV-Konformität:EN 61000-6-2 (Immunität), EN 61000-6-4 (Emissionen)

6. Häufige Fehlerpunkte und Reparaturen

• Verbrennungsspuren(aufgrund von Stromüberschlägen)

• Ausfallende Relais(mechanischer Verschleiß)

• mit einer Breite von nicht mehr als 15 mm(Feuchtigkeitsbelastung)

• defekte Kondensatoren(Elektrolytische Alterung)

7. Ersatz und Verfügbarkeit

• OEM-TeilEs muss von Mitsubishi oder autorisierten Händlern stammen.

• Alternativen für den Aftermarket:Selten, wegen des geschützten Designs.

• Umgebaute Einheiten:Manchmal auch bei Lieferanten von Aufzugsteilen.
