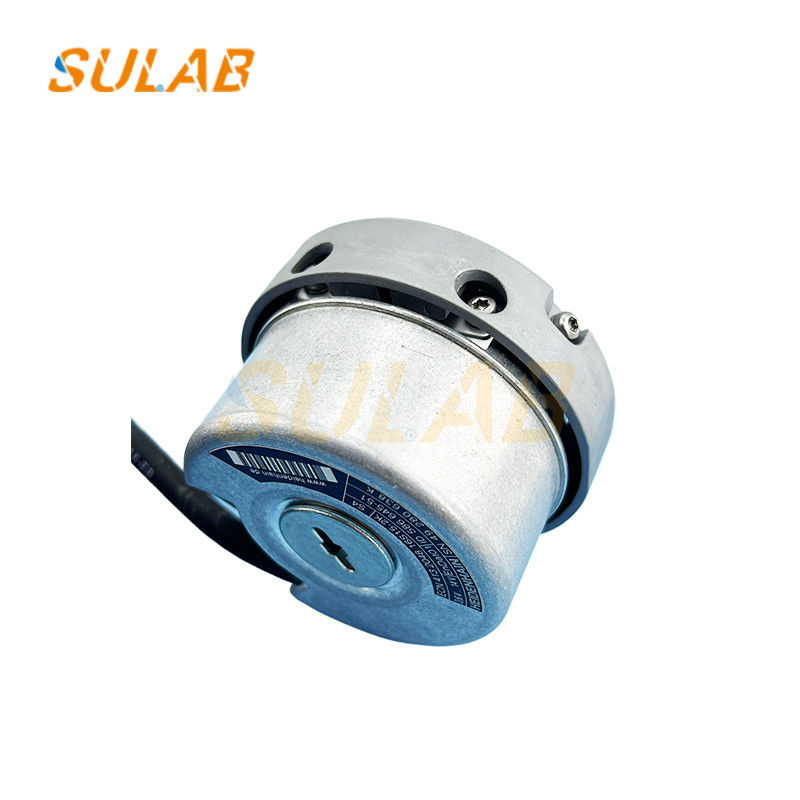

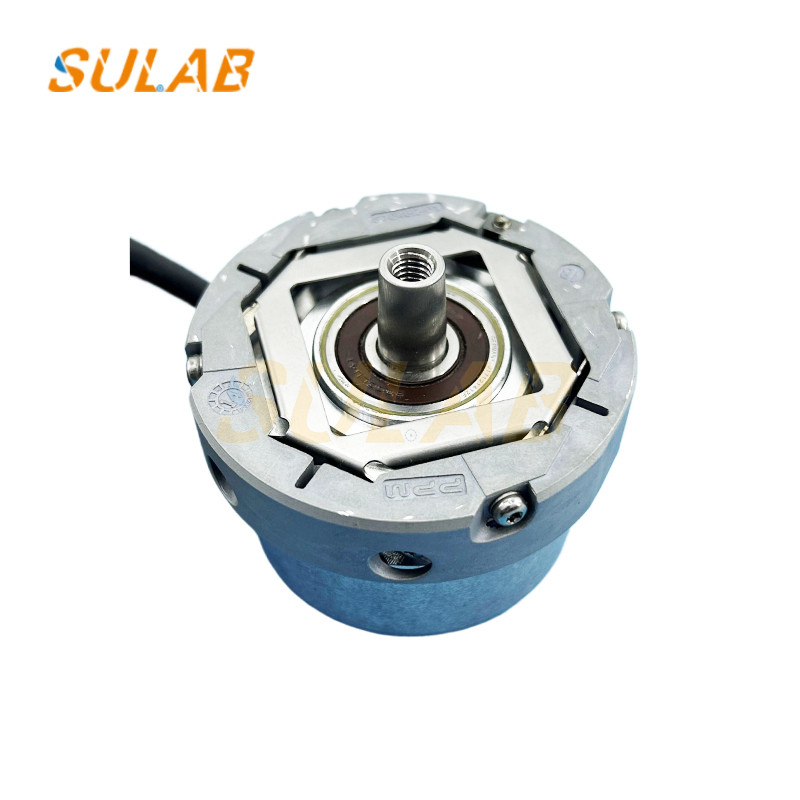

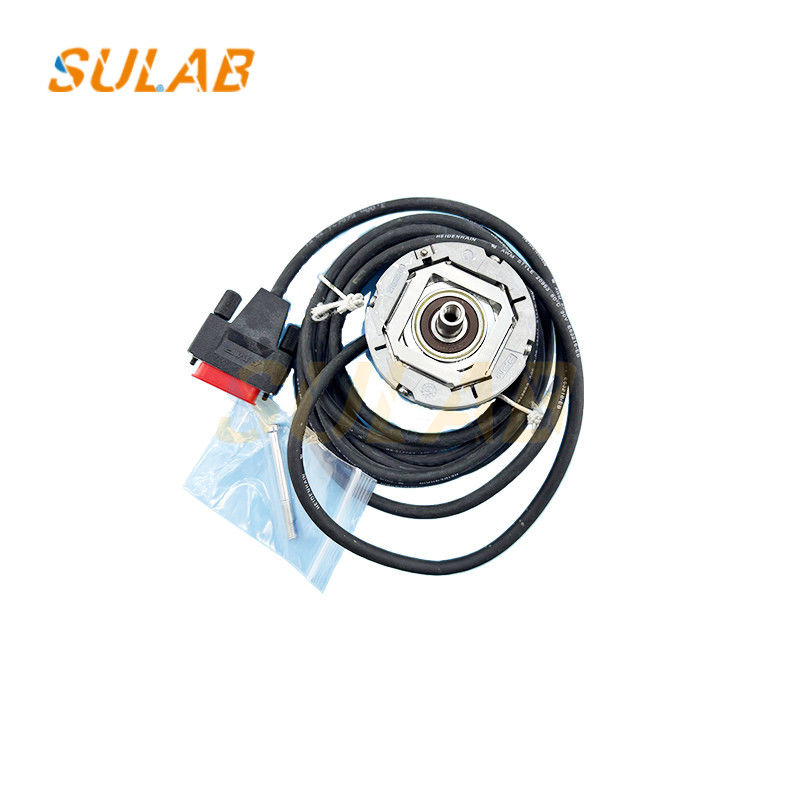

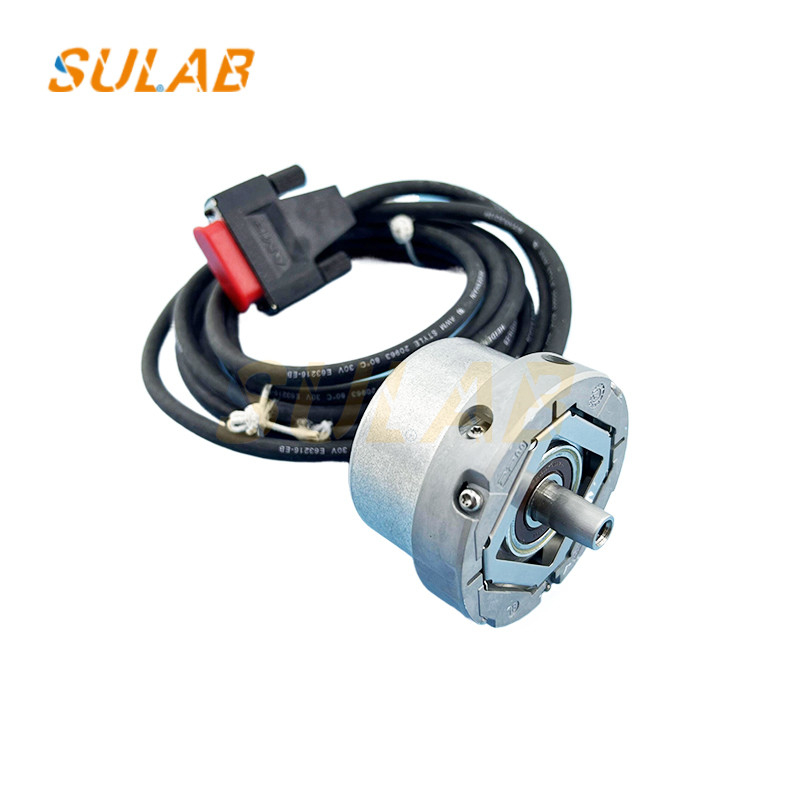

Aufzugskoder ECN 413 2048 16S15-2K Heidenhain Aufzug

1. Schlüsselmerkmale und Spezifikationen

Kernfunktionen

✔Position und Geschwindigkeit Feedback¢ Verfolgt die Bewegung des Fahrstuhlwagens für eine präzise Ausgleichung des Bodens.
✔Inkrementeller Encoder– Delivers2048 Impulse pro Umdrehung (PPR)für hohe Auflösung.
✔Aufzugsspezifische Konstruktion

Technische Spezifikation

• Modell: ECN 413(Heidenhain-Serie)

• Die Entschließung: 2048 PPR(hohe Genauigkeit für glatte Anschläge)

• Ausgangssignale: A, B, R (Differenzsignale: HTL oder RS-422)

• Versorgungsspannung: 5V Gleichspannung oder 10-30V Gleichspannung(je nach Modell variiert)

• Schutz der Wohnungen: IP65(staub- und wasserdicht)

• Typ der Welle: Hohler Schacht (16 mm Durchmesser, 15 mm Länge 16S15)

• Maximalgeschwindigkeit: 12,000 Umdrehungen pro Minute(Weit überschreitende Drehzahlen des Aufzugsmotors)

• Betriebstemperatur: -20°C bis +85°C

Sicherheit und Konformität

• TreffenEN 81-20/50(Fahrstuhlsicherheitsnormen)

• KompatibelOtis, KONE, Schindler, ThyssenKrupp und andere große Aufzugmarken

2. Gemeinsame Anwendungen

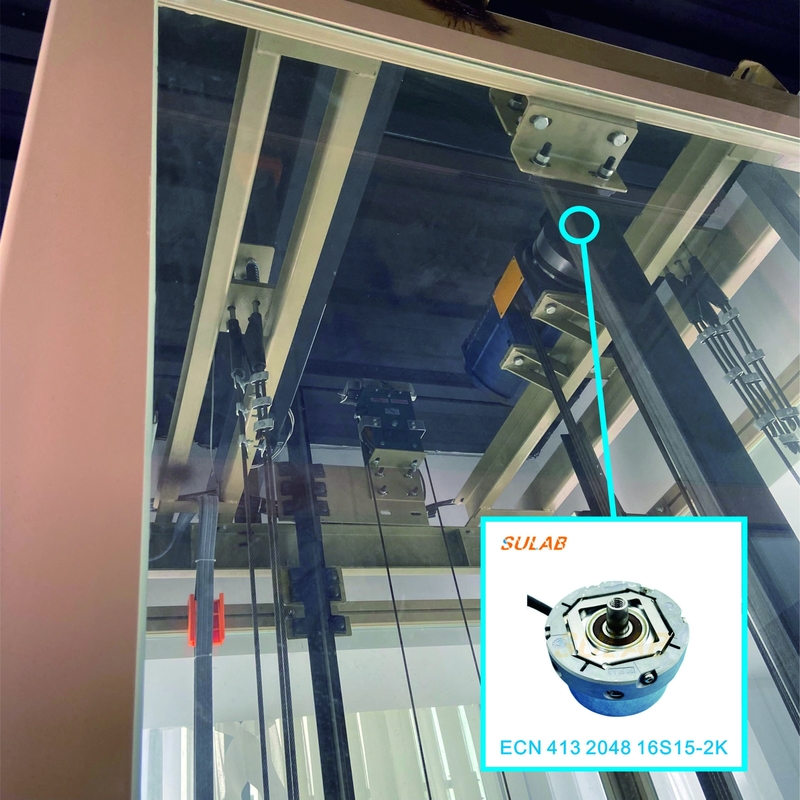

• Rückkopplung der Traktionsliftmotoren(für Wechselstrom-/Gleichstrommotoren)

• Aufzüge ohne Maschinenraum (MRL)

• Hydraulische Aufzugsposition

• Synchronisierung der Lifttürsteuerung

3. Fehlerbehebung und Ersatz

Gemeinsame Probleme

• Aufzugswirbel oder falsche Haltestellen→ Verschlüsselungssignalverlust oder Fehlausrichtung.

• Fehlercodes (z. B. "Encoder-Fehler")→ Überprüfen Sie die Verkabelung oder ersetzen Sie den Encoder.

• Keine Signalleistung→ Stromversorgung und Anschlüsse überprüfen.
