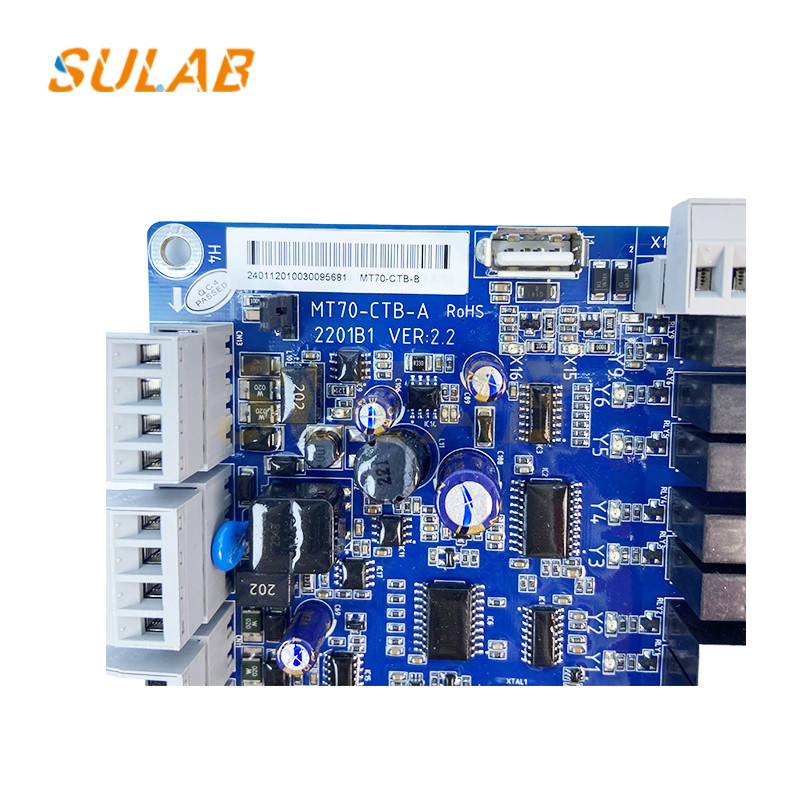

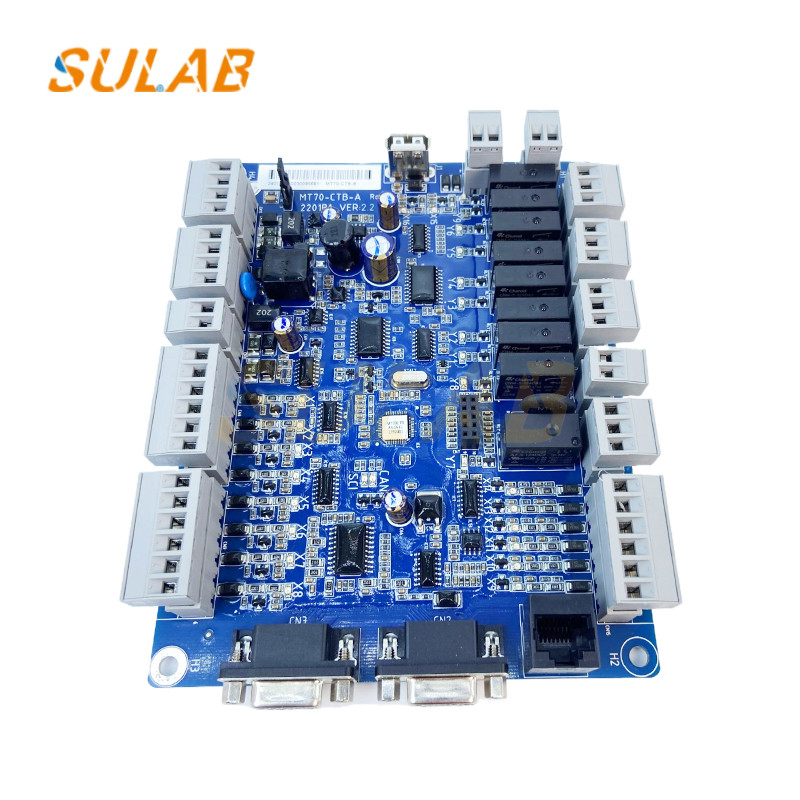

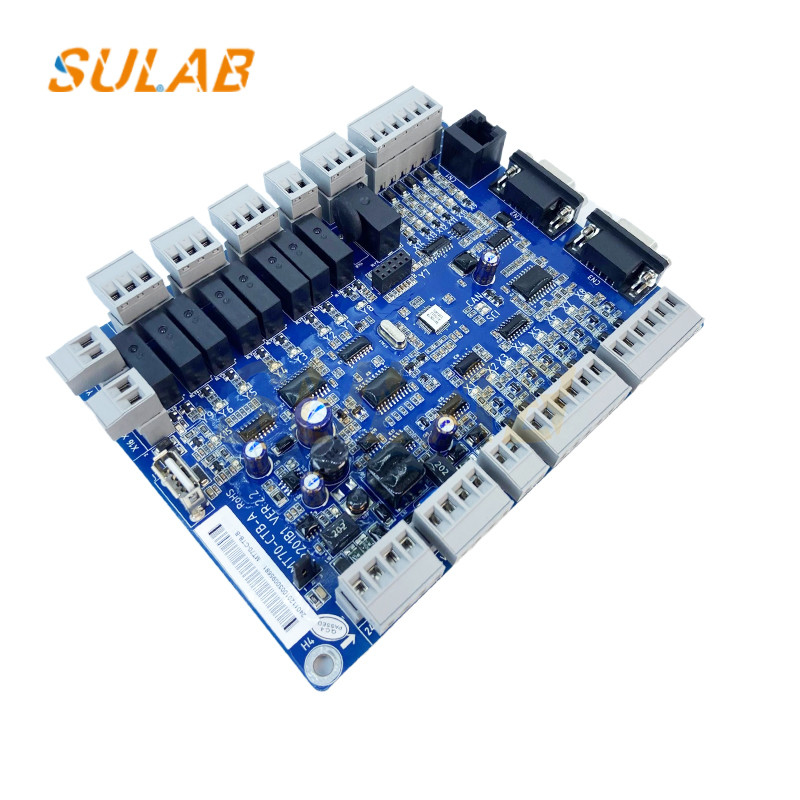

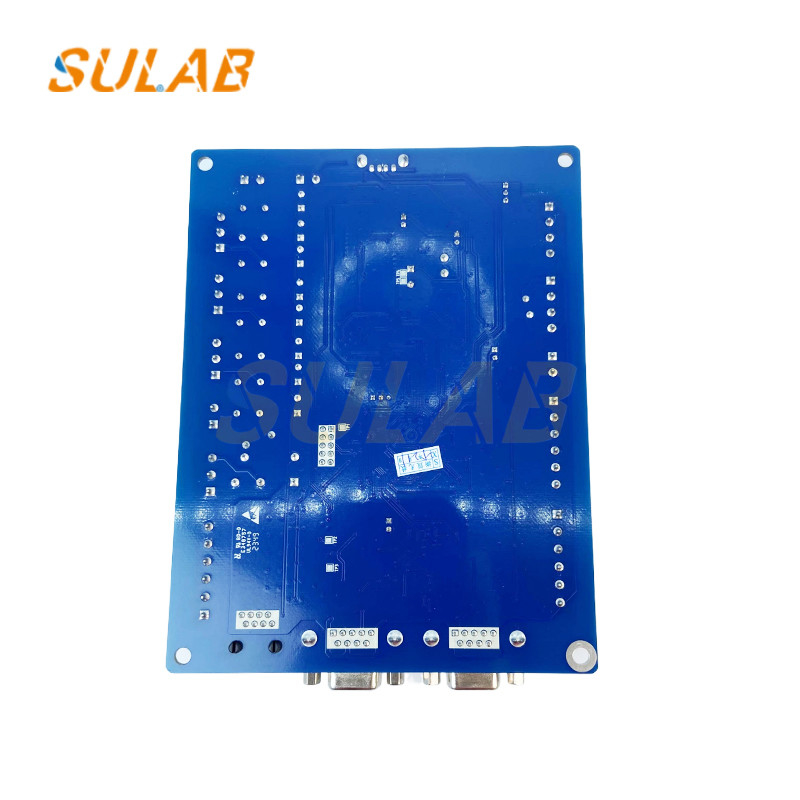

Aufzug-Ersatzteilbrett Neues und Original für Aufzug MT70-CTB-B

Neues und Original für Aufzug MT70-CTB-B

Funktion:
Signalgewinnung und -übertragung
Empfang von Eingabesignalen von verschiedenen Schaltern an der Oberseite des Fahrzeugs, wie z. B. Lichtvorhangsignale, Türöffnungs- und Schließsignale usw.und diese Signale über Kommunikationskabel an das Hauptsteuerbrett übertragen, so dass die Hauptsteuerung das Echtzeit-Status des Fahrstuhlwagens verstehen kann.
Kommunikation mit der Steuerungsanlage im Fahrzeug, Empfang von Buttonsignalen, wie z. B. Bodenrufkommandos, Fahrerkommandos, Feuerkommandos usw., und Übertragung dieser Signale an die Hauptsteuerungsanlage.
Steuerung der Türmaschine
Ausgang Türmaschine Öffnungs- und Schließsignale nach den Anweisungen der Hauptsteuerung, Steuerung der Handlung der Türmaschine auf der Oberseite des Fahrzeugs,und realisieren die normale Öffnung und Schließung der Aufzugstür.
Unterstützung durch Türsteuerung und kann entsprechende Türmaschinensteuerung für Aufzüge mit Vordertüren und Hintertüren durchführen.
Signal-Ausgang und Anzeigeantrieb

Installationsschritte
Positionierung und Befestigung: Bestimmung der Montageposition der Fahrzeugoberfläche nach der Struktur und Montagezeichnungen des Fahrstuhlwagens.Das Fahrzeugoberflächenbrett sollte auf dem Fahrzeugoberfläche in der Nähe der Steuerungsanlage für einfache Verkabelung und Verbindung installiert werden. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Elektrische Verbindung:
Stromanschluss: Die Stromleitung des Aufzugs wird mit dem entsprechenden Stromanschluss der Fahrzeugplatine verbunden.das Fahrzeugoberflächenbrett muss an eine Wechselstromversorgung von 220 V oder einer anderen angegebenen Spannung angeschlossen werden. Stellen Sie sicher, dass die Stromleitung richtig angeschlossen ist, einen guten Kontakt hat und isoliert ist, um Kurzschluss und Leckageunfälle zu vermeiden.
Verbindungsleitungen: Verbindung der Verbindungsleitungen zwischen der Oberplatine des Fahrzeugs und der Hauptsteuerung des Aufzugs, dem Bedienfeld im Fahrzeug,die Anrufbox der Bodenstation und sonstige AusrüstungBei diesen Leitungen werden in der Regel spezielle Kommunikationskabel verwendet, die entsprechend den Zeichnungsmarkierungen korrekt verbunden sind.und stellen Sie sicher, dass die Kabel ordentlich gelegt werden, um Querstörungen mit anderen starken Stromleitungen zu vermeiden.
Sensor- und Aktorenanschluss: Verbinden Sie die Verbindungsleitungen verschiedener Sensoren (z. B. Lichtvorhangsensoren, Grenzschalter von Türmaschinen usw.) und Aktoren (z. B. Steuerungen von Türmaschinen,Ankunftsuhren, etc.) an der Oberseite des Fahrzeugs an die entsprechenden Eingangs- und Ausgangsterminals der Fahrzeugoberfläche angebracht.Achten Sie auf die Polarität und Korrektheit der Verkabelung beim Anschließen, um sicherzustellen, dass der Sensor kann genau das Signal an die Auto-Oberplatine übertragen, und das Fahrzeugoberflächen kann die Aktion des Aktoransatzes wirksam steuern.
Anordnung der Verkabelung: Alle angeschlossenen Drähte und Kabel anordnen, sie in Bündel binden,und sie mit Drahtklemmen oder Drahttrögen befestigen, um zu verhindern, dass die Drähte und Kabel während des Betriebs des Aufzugs schütteln oder gegen andere Komponenten reibenGleichzeitig muss sichergestellt werden, dass die Verkabelung den Sicherheitsvorgaben und -normen für den Aufzugsbau entspricht.und es dürfen keine freiliegenden Drähte oder nicht befestigten Kabel vorhanden sein..
